3-30 V2
Загальний опис
Це дуже корисний проект для тих, хто працює в галузі електроніки. Це універсальне джерело живлення, яке вирішить більшість проблем із постачанням, що виникають у повсякденній роботі будь-якої електроніки. Він охоплює широкий діапазон напруг, які постійно змінюються від 30 В до 3 В. Вихідний струм становить 2,5 А, що більш ніж достатньо для більшості застосувань. Схема повністю стабілізована навіть у крайніх межах діапазону вихідних значень і повністю захищена від короткого замикання та перевантаження.
Технічні характеристики - Характеристики
Вхідна напруга: 24 В змінного струму/3 А
Вихідний струм: 2,5 А
Вихідна потужність: 3-30 В постійного струму
Як це працює
Будівництво

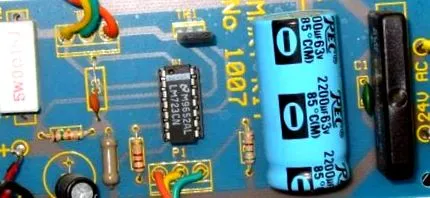

Почніть будувати схему, розмістивши штирі на платі та припаявши їх. Ви повинні бути дуже обережними при пайці компонентів, які несуть сильний струм, оскільки ваші з’єднання повинні витримувати максимальний струм, не нагріваючись. Припаяйте розетку ІС на своє місце, обережно, щоб не вставити її неправильно, а потім поставте резистори на свої місця на платі. Резистор R5 повинен бути припаяний таким чином, щоб його корпус був трохи відокремлений від ПК. борту, щоб повітря циркулювало навколо компонента та охолоджувало його. Продовжуйте роботу з конденсаторами. Будьте обережні, щоб не вставити електроліт неправильно. Полярність позначена на конденсаторах і p.c. дошка також позначена відповідним чином. Вставте випрямний місток на його місце. Міст важкого типу і має виводи, виготовлені з більш важкого калібрувального дроту, ніж зазвичай. Якщо у вас виникли труднощі з їх вставкою в pc. дошці, ви можете збільшити отвори міні свердлом. (Автоматичне виготовлення пк-плит вимагає, щоб усі отвори на дошці мали однаковий діаметр).
Однак не робіть отвори занадто широкими, оскільки згодом вам буде набагато складніше паяти кабелі. Припаяйте TR1 на його місце і встановіть TR2 на радіаторі, дотримуючись схеми, і переконайтесь, що між радіатором і транзистором немає електричного з'єднання. Не забувайте про ізолятори і використовуйте суміш теплопередачі між корпусом транзистора і радіатором. За допомогою важких дротів підключіть TR2 до плати і, нарешті, за допомогою плоского стрічкового кабелю підключіть потенціометр до решти контуру. Вставте РЕГУЛЯТОР НАПРЯГУ в розетку, і ваш блок живлення готовий. Тепер зробіть остаточну перевірку своєї роботи, щоб переконатись, що немає помилок, які можуть призвести до великих проблем пізніше. Якщо все виглядає нормально, ви можете підключити вхід схеми (він позначений на платі «24 В змінного струму») до вторинної обмотки трансформатора. Підключіть вольтметр до висновків з позначкою «OUT 3-30 V» і за допомогою мережевого кабелю підключіть первинну частину трансформатора до зручного джерела живлення. Якщо все було зроблено належним чином, вольтметр повинен дати показання, а поворот потенціометра повинен змінити його.
