CSCI 2150 - Інструкції лабораторії материнської плати

Цей документ не є покроковою інструкцією з експерименту з материнською платою, він є посиланням на матеріали, за які ви будете відповідати в тесті, проведеному протягом наступного уроку. Що стосується експерименту з материнською платою, я проведу вас під час монтажу обладнання під час занять.

Якщо ви пропустите цю лабораторію або якщо вам не вдалося налагодити роботу ПК, будь ласка, зв’яжіться зі мною щодо того, як скласти лабораторію. Швидше за все, ви зайдете в мої години роботи, щоб ми могли зібрати комп’ютер.

Під час цієї лабораторної процедури ви безпосередньо контактуєте з компонентами схеми. Не забувайте дотримуватися всіх процедур, щоб уникнути статичного розряду, який може пошкодити ці чутливі компоненти. Якщо ви не пам’ятаєте ці процедури, перегляньте інструкції лабораторії конфігурації ПК. Якщо ви або ваш лабораторний партнер виявите, що не дотримуєтеся антистатичних процедур протягом будь-якої частини лабораторії, ви автоматично втратите 10% (оцінка з однієї літери) оцінки лабораторної вікторини на материнській платі.

Pin 1

Для кожного роз'єму на ПК існує лише один спосіб його підключення. (Зверніть увагу, я сказав: "повинен бути", а не "може бути".) Деякі з цих роз'ємів мають "ключ", так що вони підходять лише в один бік, але деякі з них - ні. Для тих, які не є, ви повинні вивчити метод, щоб визначити правильну орієнтацію, перш ніж встановлювати роз'єм. Якщо підключити один із них назад, це може спричинити фізичну або електричну шкоду пристрою. Тому дуже важливо, щоб ви знали, як їх правильно підключити.

Більшість кабелів, які ви будете використовувати, - це стрічкові кабелі. Ці кабелі об’єднують дроти разом у плоскі стрічки з роз’ємами, обтиснутими з обох кінців і, можливо, посередині.

лабораторії

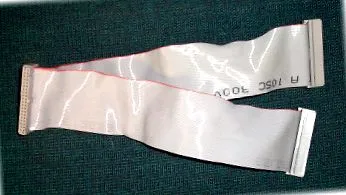

Типовий стрічковий кабель

Кожен із цих стрічкових кабелів позначає первинний штифт, штифт 1, забарвлюючи або якось позначаючи кабель. Зазвичай він забарвлений у червоний колір. Іноді на роз'ємі також є маркування. Це може мати маленький трикутник, висічений у пластику роз'єму, що вказує штифт 1.

Що стосується того, до чого ви підключаєте роз’єм, штифти на материнській платі або пристрої також повинні мати індикацію pin 1. Типовими показниками є:

  • невеликий "1", надрукований на друкованій платі поруч із штифтом 1 або, можливо, всі штифти, що мають номери
  • маленький трикутник або крапка, надруковані поруч із шпилькою 1
  • металева накладка на нижній стороні друкованої плати в основі роз'єму (для цього потрібно перевернути плату) буде квадратною на відміну від типової форми кола (рідкісна і складна для ідентифікації)

Поки ви дотримуєтеся практики завжди підкладати штифт 1 кабелів до штиря 1 роз'ємів, пристрої будуть підключені належним чином.

Надзвичайно легко зламати або зігнути штифти, які з'єднують ці пристрої між собою. Будьте надзвичайно обережні при підключенні та відключенні цих пристроїв. Це включає витягування роз'ємів прямо, а не під кутом, або підтягуванням однієї сторони вгору за раз. Це також означає, що ви не повинні змушувати з'єднувачі разом. Якщо штирі роз'єму зігнуті, спробуйте акуратно випрямити їх за допомогою невеликого набору плоскогубців, перш ніж підключати пристрій до них.

Блоки живлення

Зазвичай джерела живлення схожі на щуряче гніздо проводів. Ці дроти розділені на дві основні групи: підключення живлення материнської плати та підключення периферійного живлення.

Для початку материнська плата вимагає декількох рівнів напруги та декількох джерел для належної роботи. Тому роз'єми до материнської плати, як правило, здаються складними. На малюнках нижче показано два основних типи підключень живлення материнської плати, які ви побачите.

Старі підключення живлення AT для материнської плати
Джерело: Бісон, Ден Л., Збірка та ремонт персональних комп’ютерів, Прентис Холл, Верхня Седл-Рівер, Нью-Джерсі, 2000, с. 33.

Новіші підключення живлення ATX для материнської плати
Джерело: Бісон, Ден Л., Збірка та ремонт персональних комп’ютерів, Прентис Холл, Верхня Седл-Рівер, Нью-Джерсі, 2000, с. 33.

Іноді другий, менший роз'єм (додатковий роз'єм живлення), показаний на схемі для нових джерел живлення ATX, дещо відрізняється. Наприклад, джерела живлення материнської плати для наших Dells використовують чотириконтактний вторинний роз’єм живлення, який виглядає так, як показано на малюнку праворуч. Він підключений до материнської плати через роз’єм, який знаходиться близько до процесора в напрямку до задньої частини машини. Важко дійти до того, щоб вимагати, щоб дроти проходили під вентилятором охолодження процесора.

Особливо легко знищити процесор із старими джерелами живлення типу AT, неправильно підключивши з'єднання живлення. Як показано на схемі, є два плоских білих роз'єми із шістьма проводами, що входять до них. Це дроти, які забезпечують живлення материнської плати. Вони з'єднуються по лінії з роз'ємами на материнській платі. Примітка: Ці роз'єми можна легко поміняти місцями, оскільки вони не натиснуті. Якщо це трапиться, материнська плата буде зруйнована! Обов’язково підключіть їх до мережі, щоб чорні дроти обох роз’ємів знаходились поруч. Якщо ви не впевнені, запитайте, перш ніж підключати їх.

Що стосується решти проводів, що виходять з джерела живлення, вони подають напругу на периферійні пристрої, встановлені всередині корпусу ПК. Сюди входять жорсткі диски, дискети, компакт-диски та інші пристрої зберігання даних. Кожен з цих роз'ємів має чотири дроти: два, що забезпечують заземлення або 0 вольт, один на 5 вольт і один на 12 вольт. Існує два стилі такого типу роз’ємів: менший (приблизно 1/2 "широкий) білий роз’єм, який забезпечує живлення дисковода гнучких дисків, і більший (приблизно 1" широкий) роз’єм, який підходить до всіх інших пристроїв. Останній має трапецієподібну форму, якщо дивитись з кінця.

Макет материнської плати

У цій вправі ваш лабораторний комп’ютер буде розібраний, все, крім материнської плати. Материнська плата - це велика друкована плата, яка кріпиться внизу корпусу комп’ютера. Материнські плати мають стандартні отвори для кріплення, так що один і той же корпус комп'ютера можна використовувати з різними платами.

Всі компоненти комп'ютерної системи якимось чином підключені до материнської плати. Саме ці зв’язки має показати ця лабораторія. Зрештою, ви зможете підключити будь-який пристрій до материнської плати або навіть поміняти місцями материнські плати. Щоб оновити материнську плату комп'ютера, просто від'єднайте всю периферію, відключіть стару материнську плату, встановіть нову материнську плату та знову підключіть периферію.

Зображення нижче - типова материнська плата Intel D865GBF, а також документація, що відображає положення компонентів плати.

Вид зверху материнської плати

Схема компонентів материнської плати

Підключення периферійних пристроїв

Дисководи

Для дискети є два з'єднання:

  • Чотириконтактний роз'єм живлення. Це роз'єм живлення, про який йдеться у розділі про джерело живлення. Його слід "натиснути", щоб підключити до дискети лише одним способом.
  • 34-контактний стрічковий кабель. Це кабель, який пропускає дані між материнською платою та дискетою. На цьому кабелі є три роз'єми, по одному на кожному кінці і одному посередині. Стрічковий кабель має скрутку між двома роз'ємами. Роз'єм на крайньому від закрутки кінці йде до 34-контактного роз'єму на материнській платі. (Одна дуже, дуже стара машина, її можна підключити до плагінної адаптерної карти.) До кабелю можна підключити до двох накопичувачів дискети. З'єднувач на кінці (поза поворотом) надходить на дискету А. Другий диск (B:) може бути підключений до середнього роз'єму.
