Існує два способи живлення вашого Arduino: ви можете використовувати USB-роз'єм для підключення до комп'ютера або портативного блоку живлення, або ж підключити до настінного адаптера. USB можна використовувати для живлення та програмування. Постійний струм можна використовувати лише для живлення, але він чудово підходить для того, коли ви хочете підключити свій Arduino і залишити його підключеним до довгострокового проекту.

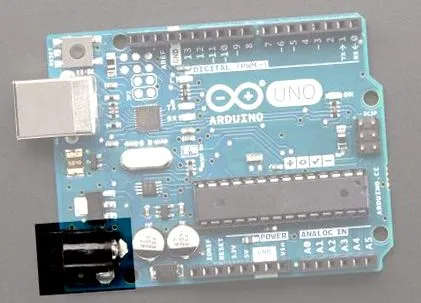

Це роз'єм живлення постійного струму:

вивчайте

Технічні характеристики гнізда:

Внутрішній діаметр 2,1 мм, зовнішній діаметр 5,5 мм із позитивним наконечником

Це лише механічний розмір штекера на випадок, якщо ви хочете підібрати його. Це надзвичайно поширений розмір штекера, тому знайти відповідну штепсельну вилку не надто складно. Іноді їх називають просто "2,1 мм штепсельна вилка"

Ви можете використовувати настінний перехідник таким чином:

Ви можете використовувати будь-який адаптер, який є Центр Позитивний і Вихід від 7 до 12 В постійного струму - ми рекомендуємо 9 В постійного струму якщо можливо. Перевірте на наступній фотографії символ, що вказує на позитив в центрі, і вихідний текст 9 В. Arduino досить міцний і може вижити, підключивши неправильний адаптер, поки напруга не перевищує 20 В, але це "напружує" для "duino, і ви повинні прагнути до 9 В!

Arduino and Metro розроблений для початківців, тому він має певні схеми захисту та регулювання, щоб він міг використовувати практично будь-яке джерело живлення, яке ви на нього покладете. Зокрема, є діод захисту від полярності (щоб уникнути руйнування плати, якщо у вас адаптер Negative Tip). Він також має бортове джерело живлення 5 В:
