Зміст
Цей документ повинен описувати обґрунтування, що використовуються для проектування та побудови підсилювача звукової потужності з використанням інтегральної схеми TDA7293.
Архітектура підсилювача складається з наступних розділів:
Підсилювач складається з наступного розділу:

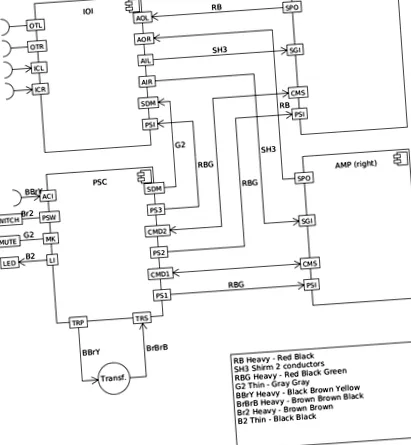

- Плата підсилювача (AMP) (лівий та правий канали)
- Вхідно-вихідна фільтрація та плата інтерфейсу (IOI)
- Плата живлення та управління (PSC)
Кожен із цих розділів реалізований як окрема дошка.
На дошці представлені такі учасники:
Для вхідного фільтра ми вибираємо частоту від 300 кГц до 400 кГц:
За допомогою калькулятора низькочастотних фільтрів CR другого порядку за адресою: http://sim.okawa-denshi.jp/en/CRCRtool.php ми потрапляємо до:
Резистор вимикача заземлення розташований між заземленнями SGND та GNDPWR. Значення цього резистора має становити близько 10 Ом.
Використовуючи інвертовану топологію, оскільки ми хочемо зменшити спотворення загального режиму на вхідному каскаді. Але у випадку TDA7293 IC непросто використовувати інвертовану топологію, оскільки схема відключення звуку реалізована на позитивному вході OPAMP.
Еквівалентний опір ланцюга посилення повинен залишатися нижче 600 Ом. Це тому, що всі вимірювання шуму в технічному паспорті проводились з 600 Ом або 0 Ом.
Використання низького коефіцієнта підсилення зворотного зв'язку є кращим з кількох причин:
- доступно більше посилення циклу для зменшення спотворень
- скорочені ноут-аут
- нижнє зміщення на виході
Номінальне підсилення неінвертуючого підсилювача становить:
Оскільки ми маємо дільник напруги з однаковими резисторами в передній частині підсилювача, загальний коефіцієнт підсилення стає:
Мінімальний коефіцієнт посилення, зазначений у таблиці даних TDA7293, становить 26 дБ або 20 разів. Щоб бути в безпеці, ми обираємо на 10% більше значення: 22
Вибрані значення для серії E24:
- Rf = 12кОм
- Rg = 510 Ом
- Rf = 11кОм
- Rg = 499 Ом
Технічний опис TDA7293 не містить достатньо відповідних даних для моделювання ІС у домені змінного струму. Оскільки ми не можемо її змоделювати, немає оптимізацій для схеми негативного зворотного зв'язку. Але ми можемо сміливо припустити, що в передавальній функції TDA7293 є полюси високої частоти. З цієї причини ми додамо кілька пФ до розрахованого свинцевого компенсаційного конденсатора нижче (див. Cadd).
