Ви встановили материнську плату та блок живлення, вставили процесор і встановили модулі оперативної пам'яті. Тепер настав час підключити всі дроти на платі. Точність цього кроку є життєво важливою, оскільки будь-які помилки означатимуть, що ваш ПК може працювати не так, як повинен, або взагалі не запускатися. Ось деталі.
Як підключити кабелі до материнської плати
Так само, як підключення системи домашнього кінотеатру, комп’ютери мають численні кабелі та дроти, які, як правило, роблять безлад. Знання того, куди йде кожен провід чи роз’єм, є важливим, а також забезпечення правильного порядку. Виконайте наведені нижче кроки, щоб переконатися, що кожен компонент працює правильно.
1. Де підключити дроти перемикача кнопки живлення

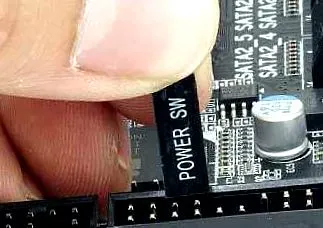

Щоб ваш ПК увімкнувся при натисканні кнопки живлення, потрібно підключити перемикач живлення до материнської плати. Серед вільних кабелів у вашому корпусі ви знайдете двоконтактний роз'єм, який зазвичай має позначення PWR SW, але переконайтеся в посібнику корпусу, якщо ви не впевнені.
Провід вимикача живлення потрібно підключити до перемичок живлення на материнській платі. Як правило, ці штифти розташовані внизу праворуч і, як правило, не позначені.
2. Як правильно підключити дроти перемикача скидання
Якщо у корпусі вашого ПК є перемикач скидання, штекер схожий на кнопку живлення, відображаючи RESET SW, а не Power SW. Цей роз’єм дозволяє перезавантажити ПК після проблемного збою, оскільки він скидає обладнання та змушує комп’ютер перезавантажуватися.
Щоб підключити дроти кнопки скидання, потрібно знайти перемички на материнській платі. З'єднувач, як правило, знаходиться біля вимикача живлення. Натисніть на вилку через два штифти, щоб закріпити її на місці. Не має значення, яким шляхом проходить цей роз’єм.
3. Підключення світлодіодів живлення та жорсткого диска
З'єднувач HDD посилається на світлодіод на передній панелі корпусу, який світиться, коли працює жорсткий диск. Цей індикатор корисний, оскільки вказує, чи працює ваш ПК, чи він аварійно працював.
Оскільки дроти підключаються до світлодіода, для їх коректної роботи потрібен певний порядок. Зазвичай кабель містить позитивні та негативні позначення на пластиковій пробці. Перемичка HDD материнської плати також матиме позитивний і негативний порт. Уважно перевірте свій посібник, щоб переконатися, що ви отримали це підключення у правильному порядку.
Дотримуйтесь тих самих процедур, що і вище для проводів світлодіодів живлення, які матимуть подібний роз’єм. Цю вилку також потрібно прикріпити в правильному напрямку, тому переконайтеся, що ви вирівняли позитивний і негативний роз'єми.
4. Як підключити дроти USB на материнській платі
Якщо у вашому корпусі є фронтально встановлені USB-порти або кардрідер, вам потрібно буде підключити їх до запасних заголовків на материнській платі. Швидше за все, кабель у корпусі позначений як USB.
Ваша материнська плата повинна мати запасні роз'єми з позначкою “USB”, але в інструкції буде вказано, де саме знаходяться висновки, якщо вони є. Роз'єми USB вимагають живлення, тому вам потрібно правильно підключити кабель. На щастя, порти USB, знайдені на більшості корпусів ПК, мають один штекер, який підключається до материнської плати лише в одному напрямку. Якщо ваш ПК не має сформованої вилки, вам потрібно буде ретельно перевірити інструкції до корпусу та материнської плати, щоб переконатися, що ви правильно встановили дроти.
