4.2. Берегове постачання
У випадках, коли домовляються про постачання електроенергії з берегового або іншого зовнішнього джерела, застосовуються наступні вимоги.
З'єднувальна коробка та кабель
Для прийому гнучкого кабелю від зовнішнього джерела на судні повинна бути передбачена берегова сполучна коробка. Між береговим з'єднувальним коробком та головним або аварійним розподільним щитом слід забезпечити стаціонарні кабелі належного рейтингу.
Кабель повинен бути захищений запобіжниками або автоматичним вимикачем, розташованим біля з'єднувальної коробки. Там, де використовуються запобіжники, також слід передбачити роз'єднувальний засіб. Причіпний кабель слід закріпити належним чином, щоб уникнути надмірного навантаження на кабельну клему.
Блокування
Слід забезпечити блокування між усіма генераторами, включаючи аварійний генератор, і береговим джерелом живлення, щоб запобігти ненавмисному паралельному аналізу берегової енергії з судновою енергією.
Приладобудування
Світловий індикатор повинен бути встановлений на головному або аварійному розподільному щиті, до якого підключено берегове живлення, щоб показати стан кабелю під напругою. Слід забезпечити засоби для перевірки полярності (для постійного струму) або послідовності фаз (для трифазного змінного струму) вхідного живлення щодо системи судна.
Зв’язок із Землею
Для підключення корпусу до зовнішньої землі повинен бути передбачений заземлювач.
Інформаційна табличка
На або біля приєднувальної коробки повинна бути встановлена інформаційна табличка, що містить повну інформацію про систему живлення та номінальну напругу (і частоту, якщо змінна напруга) системи судна та рекомендовану процедуру здійснення підключення.
Зазвичай берегове постачання необхідне для того, щоб генератори судна та їх первісні рушії могли бути відключені на капітальний ремонт під час сухого стикування. Слід також пам’ятати, що охолодження генератора двигуна в більшості випадків неможливе, поки корабель знаходиться в сухому доці.
З'єднувальна коробка для підключення берегового кабелю живлення часто розташована біля входу в житло або в аварійній генераторній.
З'єднувальна коробка повинна мати відповідні клеми для прийому берегового кабелю живлення, включаючи заземлювальну клему для підключення корпусу судна до берегової точки (див. Малюнок 4.4). Він повинен мати автоматичний вимикач або вимикач та запобіжники для захисту кабелю, що зв’язує з'єднувальну коробку з основним розподільним щитом, з табличкою даних, що відображає деталі суднової електричної системи (напруга та частота), включаючи метод підключення берега кабель.

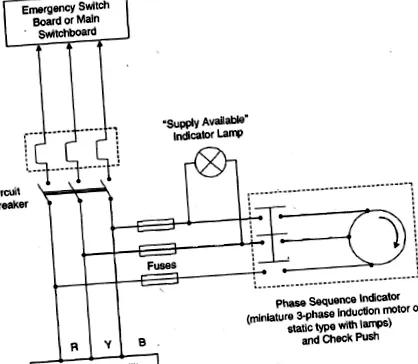

Рисунок 4.4 - Схема постачання берега
Для вказівки полярності подачі на берег постійного струму встановлений вольтметр. Для живлення змінного струму на березі встановлений індикатор послідовності фаз, який вказує правильну послідовність фаз живлення. Індикатор послідовності фаз, показаний на малюнку, має обертовий тип (циферблат показаний на малюнку 9.40) і в основному являє собою простий мініатюрний 3-фазний асинхронний двигун; це можна замінити статичним типом, як показано на малюнку 9.41. На головному розподільному щиті передбачений індикатор, як правило, лампа, який вказує на наявність берегового запасу. З'єднання з шинами встановлюється за допомогою з'єднувального вимикача або автоматичного вимикача. Зазвичай неможливо паралельно постачати берег із судновими генераторами. Насправді цього ніколи не можна робити!
