Розуміння способу пайки електроніки є однією з найбільш фундаментальних навичок, які ви повинні знати, будь то робота з платами мікроконтролера (наприклад, Arduino), побудова схеми або навіть просто формування зв’язку між електронними компонентами. Ще краще в тому, як навчитися паяти, це те, що це набагато ситніше та приємніше завдяки його практичному досвіду.

Отже, у сьогоднішньому підручнику ми надамо вам покроковий посібник із початку роботи з пайкою. Ми розглянемо наступний вміст:

  • Вступ до пайки
  • Інструменти для пайки вам знадобляться для початку
  • Як користуватися паяльником
  • Як припаяти плати
  • Як припаяти дроти
  • Як відпаювати

Що таке пайка і як це працює

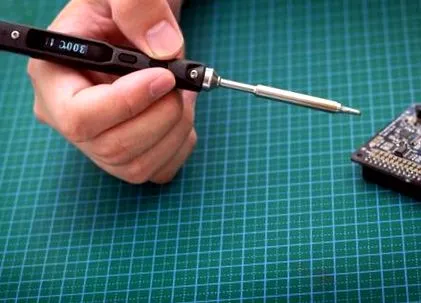

паяти

Перш ніж розпочати, давайте розберемось трохи більше про пайку та про те, що це насправді. Ну, пайка - це, по суті, процес, коли ви встановлюєте зв’язок між електронними компонентами, дозволяючи електричному струму протікати для одного провідника до іншого.

Пайка працює нагріванням металевих проводів паяльником, а потім нанесенням припою на стик. Припій діє як клей, після чого, плавлячись, він протікає по металах, що з’єднуються, а потім встановлює зв’язок між металами.

Які паяльні інструменти вам потрібні для початку?

На щастя, коли мова заходить про навчання пайці, для початку вам не потрібно багато інструментів. Ми просто визначимо кілька абсолютно необхідних інструментів, які вам знадобляться.

  • Якщо ви новачок у пайці і не хочете купувати кожен необхідний інструмент окремо, ви можете розглянути наш стартовий пакет для пайки, який має все необхідне!

1. Паяльник

По-перше, паяльник. Паяльник використовується для нагрівання металевих проводів для плавлення таким чином, щоб можна було встановити електричні з'єднання. Будучи одним з найважливіших інструментів, що застосовуються при пайці, він має різні варіанти вподобань користувачів; Паяльний олівець, паяльні станції тощо.

Коли йдеться про вибір відповідного паяльника, ви хочете врахувати наступні фактори:

  1. Потужність; Залежно від потужності паяльника, вона визначатиме кількість доступної потужності. Ми рекомендуємо паяльники потужністю 40 Вт-60 Вт, щоб запобігти втраті тепла та поганим паянням з'єднань, які є в паяльниках з меншою потужністю (20 Вт-30 Вт)
  2. Типи паяльника: Існує кілька видів паяльника, частіше це паяльні олівці та паяльні станції
    • Паяльні олівці дешевші та корисніші для простих проектів саморобної пайки, але не забезпечують особливого контролю температури на залізному наконечнику
    • Паяльні станції - це електростанції, на яких прикріплений олівець, що дозволяє контролювати бажану температуру. Хоча це і дорожче, воно забезпечує вищу точність пайки
  3. Поради паяльника: Присутні в самому кінці більшості паяльників, відомий як наконечник. Поставляється у багатьох варіантах, кожен із яких має свої певні переваги, вибір одного з них зводиться до вашої мети використання
    • Конічний наконечник - це наконечник із загостреним кінцем, який більше підходить для вимог високої точності пайки
    • Долото-наконечник - це той, що має широкий плоский наконечник, більше підходить для пайки більших деталей

Паяльники доступні на сайті Seeed

Тут, у Seeed, ми пропонуємо наступні паяльники для вашого розгляду.

Невеликий, портативний, легкий, з регульованою температурою - це цей міні-паяльник. Завдяки підтримці від 100 до 400 Цельсія та вбудованому STM32, цей паяльник також підтримує різні режими (режим сну, режим попередження).

Його особливості включають:

  • Портативний та легкий. Більше зручності для пайки.
  • Простий контроль температури
  • Режим сну
  • Режим попередження, на екрані з'являється "попередження", коли температура перевищує 400 ℃.
  • Наконечники паяльника можуть бути змінними.
  • Програмне забезпечення можна переписати та запрограмувати.
  • Адаптер живлення приймає напругу від 100 В до 240 В.

Доступні різноманітні поради щодо пайки:

Зліва направо:

2. Латунь або звичайна губка

Наступною необхідною пайкою вам знадобиться латунь або звичайна губка. Метою використання будь-якого з них є підтримання чистоти паяльного наконечника шляхом видалення окислення, що утворюється. Важливо, щоб окислення не утворювалось, оскільки ваш кінчик паяльника стане чорним.
