Джос ван Ейндховен - DAC2

Основними мікросхемами, що використовуються для реалізації ЦАП, є вхідний приймач Crystal CS8416, пара аудіоданих TI PCM1792 та контролер PIC16F873. Кожен із модулів PCM1792 працює в моно режимі. Це мало того, що це мало б забезпечити крихітне більш точне перетворення, воно, зокрема, дало подвійний вихідний струм, що допомагає отримати достатньо «приводу» для мого пасивного виходу. Пара VCXO (11,28 МГц і 24,57 МГц) від намет-лабораторій використовується для власної роботи на вхідній частоті дискретизації: перетворення частоти дискретизації за допомогою цифрової фільтрації вважалося небажаним для точної реконструкції звуку.

Щоб отримати чистий годинник ЦАП, вхід VCXO управляється від невеликого послідовного ЦАП, керованого програмною функцією PLL в PIC. Ця схема забороняє будь-яку аналогову передачу залишків із забрудненого вбудованого годинника spdif на мікросхеми PCM1738. Якість годинників додатково покращується завдяки роботі CS8416 у режимі `` раб '' та за допомогою буферів `` годинника '' між CS8416 та PCM1738.

Аналоговий аудіовихід (на даний момент) справді пасивний, використовуючи трансформаторну муфту від диференціального струмового виходу PCM1792 до (одинарної або симетричної) вихідної звукової напруги. Для цього використовується Lundahl LL1674. Вони працюють дуже добре, але я все ще вважаю їх занадто дорогими щодо інших компонентів ЦАП. На найближче майбутнє я маю намір розглянути активний вихідний етап.

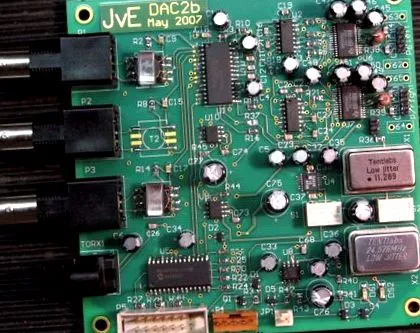

Фото цифрового друку, вид зверху

відновлення годинника

Друкована плата розміром 10x10 см2 була розроблена з 4 металевими шарами для підтримки гарної площини землі. Вся цифрова логіка реалізована за допомогою SMD-компонентів на верхній стороні друкованої плати. Зверніть увагу на застосування невеликих послідовних резисторів послідовно з більшістю цифрових ліній, що допомагає придушити перешкоди і допомагає підтримувати "чисту" (без ЕМІ) систему. Ліворуч ви бачите маленькі ВЧ-трансформатори, які роз'єднують коаксіальні входи SPDIF.


Нижня сторона друкованої плати містить більшість аналогових компонентів для створення 5 окремих джерел шуму з низьким рівнем шуму, зокрема, окремих блоків живлення для лівого та правого канальних мікросхем ЦАП. Блоки живлення стабілізовані (зеленими) світлодіодами як еталонні та малошумні OPA2227-підсилювачі для активного регулювання. Всі цифрові мікросхеми мають окреме роз'єднання потужності конденсатора та подачу струму через окремі котушки індуктивності для високочастотного демпфування.
