Нові покоління багатьох електронічних пристроїв мають батареї, які припаюються безпосередньо до логічної плати. Це робить заміну акумулятора набагато важчим подвигом, ніж старі моделі, які використовують роз’єми для приєднання батареї до логічної плати. Цей посібник ілюструє різні рівні складності при пайці та навчає техніці пайки трьох типів з'єднань, які зазвичай зустрічаються в електронних гаджетах:
Крок 1: Початок - великі наскрізні отвори, такі як циліндричні конденсатори;
Крок 7: Проміжний - Малі наскрізні отвори, такі як провід батареї та резистори; і
Крок 11: Додатково - Малі компоненти для поверхневого монтажу.
Инструменты
Запчасти
Деталі не вказані.
Шаг 1 Посібник для початківців
Для початку припаймо великий компонент, прикріплений до друкованої плати, за допомогою отвірних паяльних колодок.
З двох паяльних майданчиків вже був знятий конденсатор. Кожна накладка нагрівалася, поки конденсатор відтягувався від плати.

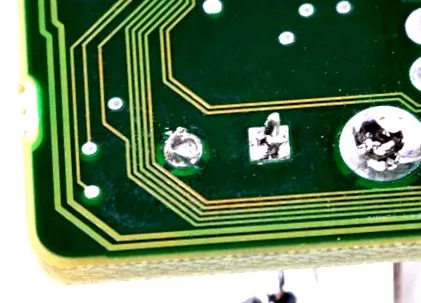

Зверніть увагу, як отвори для припою повністю покриті припоєм. Відкриття цих отворів - так щоб провід конденсатора можна було просунути - значно спростить установку.
Шаг 2
Щоб відкрити отвір, заблокований припоєм, нагрійте паяльну накладку кінчиком паяльника. Просуньте розплавлений припій з іншого боку скобою або швейною голкою.
У нашому випадку ми вирішили скористатися прямим кутом. Свинцевий припій не буде прилипати до сталі, тому можна використовувати майже будь-яку тонку сталь.
Просуваючи інструмент до кінця через отвір, може знадобитися нагрівання накладки кілька разів. Як правило, нагрівайте припій лише настільки, щоб він розплавився, а потім зніміть паяльний наконечник з накладки. Надмірне нагрівання пошкодить електронні компоненти.
Шаг 3
Коли інструмент повністю пройде крізь отвір, збільште отвір, нагріваючи верхню сторону припою, одночасно натискаючи інструментом.
Обидва отвори для припою тепер повинні бути достатньо відкритими, щоб вставити голі провідники вашого компонента.
Шаг 4
Підготуйте компонент до пайки, видаливши надлишки припою з контактів. Контакти повинні бути достатньо чистими, щоб проходити крізь отвори для пайки.
Проведіть наконечник паяльника довжиною кожного контакту, щоб витерти припій подалі від компонента. Очищайте кінчик праски між мазками, витираючи його вологою губкою.
Надмірне нагрівання пошкодить компоненти, тому не застосовуйте паяльник до компонента протягом тривалого часу.
Шаг 5
Вставте контакти в отвори, зроблені в паяльних майданчиках, і через них.
Щоб полегшити пайку, злегка загніть контакти, що виступають крізь отвори, щоб вони утримувались на місці.
Шаг 6
Щоб припаяти кожне з'єднання:
Покладіть кінчик паяльника до припою.
Розплавіть на припой просто достатньо припою, щоб контактний провід конденсатора міцно тримався на місці.
Вийміть як припой, так і наконечник паяльника з підключення, як тільки на прикладку розтане достатня кількість припою.
Шаг 7 Проміжний гід
Далі ми розглянемо помірно складну пайку. У нашому випадку ми будемо паяти дуже тонкі і делікатні виводи до друкованої плати з невеликими припойними подушечками.
Невеликі електронні компоненти, включаючи дроти, не можуть розсіювати тепло так швидко, як більші компоненти. Це робить їх дуже сприйнятливими до перегріву. Переконайтеся, що нагрівання з'єднання достатньо, щоб розплавити припій.
