Як працюють джерела живлення для ПК HowStuffWorks
Якщо є якийсь один компонент, який є абсолютно важливим для роботи комп’ютера, це джерело живлення. Без нього комп’ютер - це просто інертна коробка, повна пластику та металу. Блок живлення перетворює лінію змінного струму (змінного струму) від вашого будинку на постійний струм (постійний струм), необхідний персональному комп'ютеру. У цій статті ми дізнаємося, як працюють джерела живлення для ПК та що означають показники потужності.

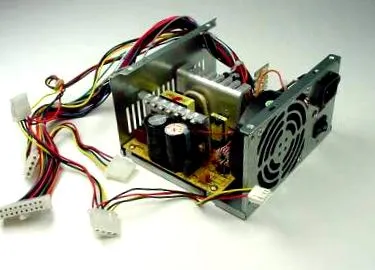

У персональному комп’ютері (ПК) джерелом живлення є металевий ящик, який зазвичай знаходиться в кутку корпусу. Блок живлення видно із задньої частини багатьох систем, оскільки він містить розетку шнура живлення та вентилятор охолодження.
Блоки живлення, які часто називають "імпульсними джерелами живлення", використовують технологію комутатора для перетворення вхідного змінного струму на нижчі напруги постійного струму. Типовими напругами, що подаються, є:
3,3- і 5-вольтові зазвичай використовуються цифровими схемами, тоді як 12-вольтові використовуються для роботи двигунів в дисководах і вентиляторах. Основна специфікація джерела живлення знаходиться в ват. Ват - це продукт Напруга у вольтах і струм в амперах або амперах. Якщо ви були навколо ПК протягом багатьох років, ви, мабуть, пам'ятаєте, що оригінальні ПК мали великі червоні тумблери, які мали достатньо високу напругу до них. Коли ви вмикали чи вимикали ПК, ви знали, що робите це. Ці перемикачі фактично контролювали надходження потужності 120 вольт до джерела живлення.
Сьогодні ви вмикаєте живлення маленькою кнопкою, а машину вимикаєте за допомогою пункту меню. Ці можливості були додані до стандартних джерел живлення кілька років тому. Операційна система може надіслати сигнал на джерело живлення, щоб сказати йому вимкнути. Кнопка посилає 5-вольтовий сигнал на джерело живлення, щоб повідомити, коли його вмикати. Блок живлення також має схему, яка подає 5 вольт, що називається VSB для "напруги в режимі очікування", навіть коли вона офіційно "вимкнена", так що кнопка спрацює. Дивіться наступну сторінку, щоб дізнатись більше про технологію комутаторів.
До 1980 року чи близько того, джерела живлення, як правило, були важкими та громіздкими. Вони використовували великі важкі трансформатори та величезні конденсатори (деякі розміром із содові банки) для перетворення лінійної напруги на 120 вольт та 60 герц у 5 вольт та 12 вольт постійного струму.
Імпульсні джерела живлення, що використовуються сьогодні, набагато менші та легші. Вони перетворюють струм 60 Гц (Гц, або цикли в секунду) на набагато вищу частоту, тобто більше циклів в секунду. Це перетворення дозволяє невеликому, полегшеному трансформатору в блоці живлення здійснювати зниження фактичної напруги з 110 вольт (або 220 в деяких країнах) до напруги, необхідної певному компоненту комп'ютера. Високочастотний струм змінного струму, який забезпечується джерелом живлення комутатора, також легше випрямляти та фільтрувати порівняно з вихідною напругою лінії змінного струму 60 Гц, зменшуючи дисперсії напруги для чутливих електронних компонентів у комп’ютері.
