Комп’ютерне джерело живлення - схема та робота

комп

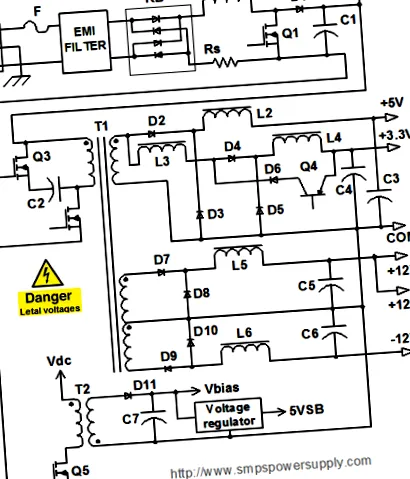

Це концептуальна принципова схема ланцюга живлення типового блоку живлення комп'ютера ATX. Ця схема не показує схеми управління, ось чому ви бачите, що всі затвори MOSFET і транзисторні бази відкриті. Для наочності також не показані деталі, що відповідають за різні допоміжні функції, такі як обмеження струму, управління вентилятором та захист від ОВ, які не є важливими для вивчення основних концепцій перетворення потужності. Повну схему див., Наприклад, у цій анотованій схемі джерела живлення ATX.

На наведеній вище схемі показано т. Зв прямий перетворювач з активним скиданням. Напівмост також часто використовується в конструкціях ПК. Див. Приклади схем на основі напівмоста: 250 Вт і 300 Вт.

Головний вимикач Q2 періодично подає напругу Vdc на первинний силовий трансформатор Т1. Коли Q2 перебуває в стані "увімкнення", на верхніх клемах вторинних пристроїв Т2 з'являється позитивна напруга. Як результат, випрямні діоди D2, D4, D7 і D9 проводять, і енергія від вхідного джерела надходить до навантажень. При цьому деяка енергія також накопичується в жилах Т2 та індукторах L2, L4, L5 та L6. Коли Q2 перебуває в "вимкненому" стані, напруги на вторинних полях зворотної полярності Т2 і діодів випрямляча стають зворотними. Оскільки вихідні індуктори все ще намагаються підтримувати поточний потік, полярність напруг на них змінюється відповідно до закону Фарадея. В результаті індуктори продовжують проводити через вільно діючі діоди D3, D5, D8 і D10, таким чином підтримуючи близькі струмові петлі через відповідні навантаження. Протягом цього інтервалу часу допоміжний вимикач Q3 забезпечує затискач та активне скидання сердечника трансформатора. Коли Q3 вимикається, при правильній конструкції схеми Q2 включається "при нульовій напрузі, що зменшує його комутаційні втрати. Спочатку такий перетворювач з активним затискачем був запатентований компанією Vicor Corp. Наскільки мені відомо, цей патент втратив чинність у всьому світі в 2002 році. Звичайно, вам слід проконсультуватися зі своїм патентним повіреним для прийняття всіх рішень.
