Встановлення блоку живлення

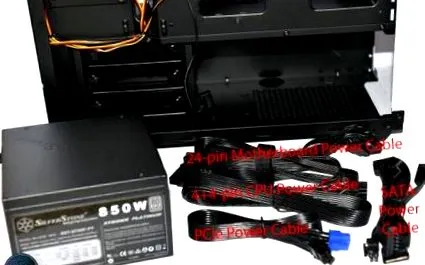

Сподіваємось, якщо ви сьогодні будуєте висококласний ПК, ви використовуєте повністю модульний блок живлення. Ми не рекомендуємо нічого з немодульного чи напівмодульного різновиду, якщо ви витрачаєте на блок живлення більше 75 доларів (що, до речі, слід робити при створенні висококласного ПК). На супровідній фотографії ми позначили ключові кабелі, які потрібні практично для будь-якої збірки, щоб ви могли витягнути їх із коробки деталей блоку живлення. Зауважте, що для систем, що використовують лише накопичувачі M.2, не потрібні кабелі живлення SATA, що забезпечує дуже чисту конструкцію. Ми додали в нашу збірку як накопичувачі M.2, так і 2,5 "для ілюстрації. Ще одне, на що слід звернути увагу: залежно від використовуваної відеокарти, можливо, вам доведеться прокласти подвійні кабелі живлення PCIe. Це набагато краще, ніж використання сплітера що додається до вашої відеокарти. Для нашої картки GeForce GTX 1070 потрібен лише один 8-контактний кабель живлення, тому ми зобразили лише один на фотографії тут.
Якщо ви використовуєте футляр із кожухом блоку живлення, вам обов’язково потрібно підключити всі необхідні кабелі перед тим, як вставляти блок живлення у корпус. Це тому, що дістатися під кожух для встановлення модульних кабелів дуже складно через обмежений робочий простір. Переконайтеся, що ви повністю вставили кожен із цих кабелів, доки не зафіксується фіксуюча вкладка. В іншому випадку ви можете виявити, що ваша система не може завантажитися, як тільки все це зійдеться, і ви залишите почухати голову про те, що не так. Для кожної збірки потрібно мінімум два кабелі: 24-контактний кабель живлення материнської плати та 4 + 4-контактний кабель живлення процесора. Цей кабель процесора розділений на стороні материнської плати, оскільки деякі основні материнські плати потребують лише 4-контактного з'єднання, але всі висококласні плати вимагатимуть, щоб ви з'єднали два кінці разом, щоб сформувати єдиний 8-контактний роз'єм. Як ми вже згадували, у нас також є кабель живлення SATA для нашого 2,5-дюймового твердотільного накопичувача і кабель живлення PCIe для нашої відеокарти GTX 1070.
Зараз ось крок, який ви, можливо, не побачите в іншому місці, але це важливий: вкручування джерела живлення. На жаль, насправді ми змусили зчитувач знищити джерело живлення, піднявши довгий гвинт (а не короткий гвинт, який постачався з блоком живлення), і закріпивши гвинт безпосередньо у вентиляційному отворі, пошкодивши конденсатор всередині джерела живлення та надавши блок живлення не працює. Блок живлення призначений для вставки вентилятором вгору або вниз, залежно від внутрішнього розташування вашого корпусу, і тому, схоже, є вісім отворів для гвинтів, якими можна закріпити джерело живлення. Насправді можна використовувати лише чотири, і перед подвійним вкручуванням у вентиляційний отвір слід подбати вдвічі, що використовуєте правильні. По правді кажучи, ми вже робили цю помилку, але, на щастя, не пошкодили жоден внутрішній блок живлення! Ми виділили отвори, які слід використовувати для кріплення БП із вентилятором, спрямованим вниз (як це буде зроблено в більшості сучасних корпусів), і ми "викрутили" місця, схожі на отвори під гвинти, але насправді вентиляційні отвори в блоці живлення, в які ви хочете уникати вкручування.
