Проект лампового живлення

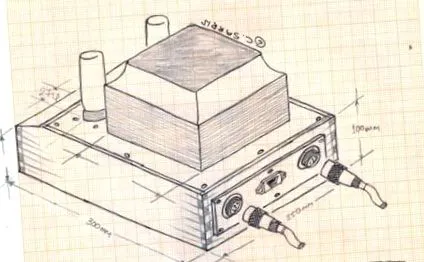

Цей проект був спробою побудувати ламповий підсилювач для мого 6550 push push подвійних моно підсилювачів. У мене вже був справді потворний блок живлення в стійці, і на початку 2000 року я вирішив спроектувати та побудувати з нуля новий блок живлення.

Важливість використання трубчастих випрямлячів для електроживлення

Як ми знаємо, твердотільні діодні схеми випрямлячів не дуже ефективні для лампові підсилювачі, оскільки вони генерують швидкі імпульси, які проходять через ланцюг. Використовуючи повну хвилю трубчастий випрямляч ланцюга для отримання прямої напруги, ми можемо запобігти пульсаціям гулу, і ми можемо досягти більш точної фільтрації.

Регулювання напруги та фільтрація

Вихідна напруга a ламповий блок живлення завжди зменшується, оскільки більше струму набирається. Це трапляється не тільки через збільшення падіння напруги в трансформаторі та дроселях фільтра, але й тому, що вихідна напруга має тенденцію до зростання пікового значення напруги трансформатора в результаті зарядки першого конденсатора. Правильна конструкція фільтра - це ключ до усунення ширяючого ефекту. Регулювання напруги виражається у відсотках між зміною вихідної напруги з навантаженням. Відсоток регулювання = 100 * (E1-E2)/E2 де E1 = значення напруги без навантаження та E2 = значення напруги повного навантаження.
