Видалення джерела живлення змінного струму від перемикача EX8200

Блок живлення змінного струму в перемикачі EX8200 - це гаряче знімний та гаряче вставляється польовий замінний блок (FRU). Ви виймаєте джерела живлення змінного струму з передньої частини шасі.

Перш ніж знімати блок живлення, переконайтесь, що у вас є джерела живлення, достатні для живлення вимикача, що залишився в шасі. Див. Розрахунок вимог до потужності для комутатора EX8208 або Розрахунок вимог до потужності для комутатора EX8216.

Перш ніж знімати блок живлення змінного струму з комутатора:

Переконайтеся, що ви розумієте, як запобігти пошкодженню ОСР. Див. Розділ Запобігання пошкодженню електростатичним розрядом.

Переконайтеся, що у вас є наступні деталі та інструменти для зняття джерела змінного струму з корпусу перемикача EX8200:

Електростатичний розряд (ESD) ремінець заземлення

Викрутка Phillips (+), номер 1

Змінний блок живлення або кришка гнізда для джерела живлення

Не залишайте гніздо живлення порожнім протягом тривалого часу, поки перемикач працює. Або негайно замініть блок живлення, або встановіть панель кришки над порожнім гніздом.

Щоб вийняти джерело змінного струму з перемикача EX8200 (див. Рисунок 1):

  1. Прикріпіть ремінець заземлення електростатичного розряду (ESD) до оголеного зап’ястя і під’єднайте ремінець до точки ESD на шасі.
  2. Переведіть перемикач Enable поруч із вхідним отвором приладу на блоці живлення у положення очікування.
  3. Відключіть живлення від вимикача, виконавши одне з двох наступних завдань:

Якщо розетка джерела змінного струму має вимикач живлення, встановіть його у положення ВИМК.

Якщо розетка джерела змінного струму не має вимикача живлення, обережно витягніть кінець штекера шнура живлення, підключеного до розетки джерела живлення, з розетки.

  • Вийміть шнур живлення з вхідного отвору приладу змінного струму на передній панелі блоку живлення змінного струму.
  • Поверніть регулювальну гайку фіксатора шнура живлення проти годинникової стрілки, поки не побачите шнур живлення. Витягніть шнур живлення із гнізда в регулювальній гайці.
  • Стисніть дві сторони затискача фіксатора шнура живлення та витягніть Г-подібні кінці затиску з отворів на кожній стороні вхідного отвору приладу змінного струму, щоб повністю зняти затискач фіксатора живлення.
  • Відкрутіть невід'ємний гвинт проти годинникової стрілки за допомогою викрутки Phillips (+), номер 1.
  • Потягніть невід'ємний гвинт від передньої панелі блоку живлення, щоб звільнити засувку.
  • Потягніть ручку від лицьової панелі блоку живлення, доки вона не буде перпендикулярна лицьовій панелі.
  • Обережно, щоб не торкатися компонентів джерела живлення, штифтів, проводів або паяльних з'єднань, покладіть одну руку під блок живлення, щоб підтримати його. Візьміться рукою за блок живлення другою рукою і повністю витягніть блок живлення з шасі.
  • Якщо ви не замінюєте блок живлення, встановіть панель кришки над гніздом, використовуючи викрутку Phillips (+), щоб затягнути гвинт збоку кришки.

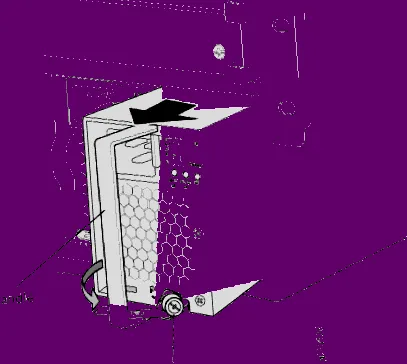

    • Рисунок 1: Видалення джерела змінного струму від перемикача EX8200

    techlibrary

    Встановлення джерела живлення змінного струму в комутаторі EX8200

    Блок живлення змінного струму в перемикачі EX8200 - це гаряче вставляється та гаряче знімний польовий замінний блок (FRU). У перемикач EX8200 можна встановити до шести джерел змінного струму. Усі джерела живлення змінного струму встановлюються в передній частині корпусу в гнізда, передбачені внизу. Див. Нумерацію гнізд для перемикача EX8208 та нумерацію гнізд для перемикача EX8216.

    Перш ніж встановлювати блок живлення змінного струму в комутаторі:

    Переконайтеся, що ви розумієте, як запобігти пошкодженню ОСР. Див. Розділ Запобігання пошкодженню електростатичним розрядом.

    Переконайтесь, що у вас є наступні деталі та інструменти для встановлення джерела змінного струму в шасі перемикача EX8200:

    Електростатичний розряд (ESD) ремінець заземлення

    Викрутка Phillips (+), номер 1

    Кожен блок живлення змінного струму повинен бути підключений до спеціальної розетки джерела змінного струму.

    Щоб встановити блок живлення змінного струму в перемикач EX8200 (див. Малюнок 2):

    1. Прикріпіть ремінець заземлення електростатичного розряду (ESD) до оголеного зап’ястя і під’єднайте ремінець до точки ESD на шасі.
    2. Якщо на гнізді блоку живлення є панель кришки, відкрутіть гвинт збоку панелі кришки в напрямку проти годинникової стрілки за допомогою викрутки Phillips (+), номер 1, і зніміть панель кришки. Збережіть панель кришки для подальшого використання.
    3. Обережно, щоб не торкатися компонентів джерела живлення, штифтів, проводів або паяльних з'єднань, вийміть блок живлення з мішка.
    4. Переведіть перемикач Enable поруч із вхідним отвором приладу на блоці живлення у положення очікування.
    5. Відкрутіть невід'ємний гвинт проти годинникової стрілки за допомогою викрутки Phillips (+), номер 1.
    6. Витягніть невід'ємний гвинт від передньої панелі блоку живлення, щоб звільнити засувку.
    7. Потягніть ручку від лицевої панелі блоку живлення, доки вона не буде перпендикулярна лицьовій панелі. Примітка
