Побудова підсилювача клапана Частина 4 Два канали та блок живлення

побудова

Створення абсолютно нового клапанного підсилювача з використанням конструкції RH84 та готових компонентів.

У попередніх публікаціях цієї серії я висвітлював планування компонування підсилювача, а також створення та тестування одноканальної версії. Тепер, коли це було успішно завершено, я міг би продовжувати будувати 2-канальну стерео версію та робити блок живлення.

Я вирішив, що всі компоненти, крім 3-х клапанів і 2-х аудіотрансформаторів, будуть розміщені в основі корпусу. Я міг би зібрати схему разом на шматку лазерно-різаного МДФ для тестування, і це потім можна було б використовувати як шаблон для свердління необхідних отворів у корпусі.

Я залишив свій одноканальний прототип досі припаяним, щоб він міг служити еталоном для першого каналу. Потім я міг би демонтувати його, щоб повторно використовувати компоненти, і в якості посилання взяти канал, який я щойно зібрав. У мене також була електронна таблиця, яку я зробив із переліком того, як все пов’язано, про що я писав у попередній публікації в блозі.

Пайка


Я твердо вирішив зробити це більш акуратно, ніж прототип, і хоча це далеко не ідеально, я не думаю, що це виглядає погано для другого переходу до точки пайки.

Я прочитав пару публікацій на форумі від людей, які побудували ряд таких чи подібних підсилювачів, які рекомендували якомога коротше проводити дроти та використовувати єдиний заземлювач, таким чином я пройшов шлях. Хоча я думаю, що, можливо, я занадто далеко завів короткий провід і зробив мою схему трохи переповненою. Я дам собі трохи більше місця в фінальній версії.

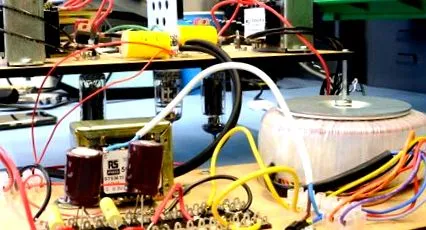

Після того, як 2 канали були завершені, настав час протестувати їх за допомогою стендових джерел живлення, як це було зроблено раніше для одного каналу. Я підключив аудіотрансформатори, динаміки та стерео аудіовхід.

Я дотримувався тієї самої процедури тестування, що і для одноканальної версії. Спочатку я підключив джерело живлення 6,3 В, щоб побачити, чи загоряються клапани, що, на щастя, вони і зробили. Як тільки це було встановлено, ми могли б пройти його належний тест із аудіовходом та парою «одноразових» динаміків, про всяк випадок.

Після того, як ми спочатку отримали дуже низький звуковий сигнал і велике споживання енергії, я відстежив несправність до декількох резисторів, які мали неправильне значення через - думаю, через автоматичне заповнення в моїй таблиці. Щось, про що слід знати в майбутньому. (Я оновив додану електронну таблицю з правильними значеннями).

Після того, як я правильно поставив підсилювач, він чудово звучав - навіть через низькоякісні динаміки без корпусів. Настав час розібратися з джерелом живлення.
