Пояснення галузевих електричних ланцюгів

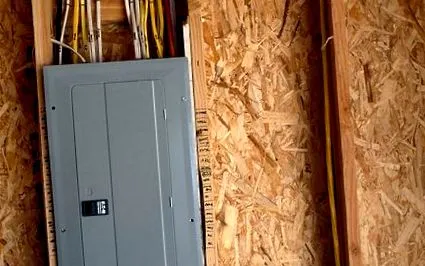

Запобіжник/Getty Images
Електрична система вашого будинку починається з основних службових проводів, які надходять у ваш будинок від повітряної лінії електропередачі або підземних живильних проводів і підключаються до основної сервісної панелі, як правило, розташованої в підсобному приміщенні. До цього моменту системне обладнання належить енергетичній компанії. Але від основної сервісної панелі струм ділиться на окремі відгалужувальні схеми, кожна з яких управляється окремим автоматичним вимикачем.
Що таке галузеві схеми?
Схема розгалуження є частиною електричної системи, яка бере початок від основної сервісної панелі і подає електроенергію по всій конструкції. Існують 120-вольтові відгалужувальні схеми, які подають живлення до стандартних розеток і світильників, а також 240-вольтові схеми, що живлять основні електроприлади.
Автоматичні вимикачі запускають кожну розгалужену ланцюг
Головною сервісною панеллю керує головний автоматичний вимикач, який служить основним роз'єднувачем для живлення основної сервісної панелі. Зазвичай це двополюсний автоматичний вимикач від 100 до 200 ампер, що забезпечує струм 240 В і подає його на дві 120-вольтові шини гарячої шини, що проходять вертикально через панель.
Під основним вимикачем є два ряди вимикачів менших розмірів, і саме вони утворюють початок окремих відгалужувальних ланцюгів, які проходять до всіх районів вашого будинку для забезпечення живлення. Ці окремі вимикачі будуть або 120-вольтовими вимикачами, зачепивши лише одну з гарячих шин шини на панелі; або вони будуть 240-вольтовими вимикачами, які підключаються до двох із 120-вольтових шин. Таким чином, вашими відгалужувальними ланцюгами будуть або 120-вольтові схеми - які живлять усі стандартні розетки та освітлювальні ланцюги; або це будуть 240-вольтові схеми - які живлять ланцюги, що живлять основні прилади, такі як електрична сушарка для білизни, електрична плита та центральні кондиціонери.
