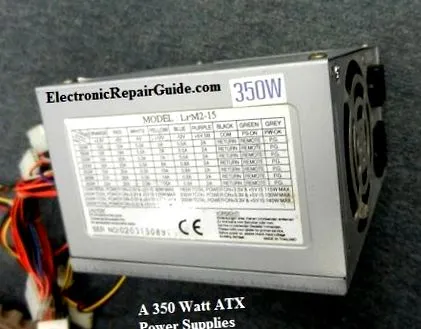

Немає енергії в 350 Вт ATX Блоки живлення вирішені

живлення

Нарікання цього джерела живлення ATX було відсутнє. Як зазвичай, потрібно зняти 4 гвинти, щоб зняти верхній кожух. Перше, що я роблю, це подивитися на друковану плату на наявність будь-яких ознак несправності компонента. Всі кришки фільтрів на первинній та вторинній сторонах виглядали добре, крім головного запобіжника. У скляному плавкому запобіжнику був невеликий припік. Коли виникає проблема з головним запобіжником, потрібно перевірити такі напівпровідники, як мостові випрямлячі, потужність Fet, первинна обмотка трансформатора та ін.

Як і слід було очікувати, два діоди моста замкнулися. Моя наступна перевірка була щодо потужності FET. Потужність FET також була короткою. Оскільки польовий транзистор уже закорочений, завжди потрібно перевіряти всі компоненти на первинній стороні.

Порада: Якщо потужність FET хороша, тоді ви можете просто замінити діоди мостового випрямляча та основний запобіжник і включити його для перевірки джерела живлення.

Після підтвердження того, що потужність FET замикається, моїм наступним кроком було перевірити первинну обмотку головного трансформатора. Він був протестований добре і показав 8 світлодіодів на моєму тестері Blue Ring.

Примітка: Немає сенсу усувати несправності блоку живлення ATX, якщо ви виявили, що первинна обмотка головного трансформатора закорочена. Причина цього - такої частини на продаж немає. Якщо ви не перевірили первинну обмотку спочатку і зосередилися на перевірці інших компонентів, час буде витрачено даремно, якщо в кінці усунення несправностей ви виявите, що трансформатор справді замикається. Якщо ви спочатку перевірили первинну обмотку і підтвердили, що первинна обмотка замикається, ви можете просто зібрати блок живлення і продовжувати виконувати інші ремонтні роботи. Час дуже важливий для ремонту електроніки.

Оскільки основний трансформатор виявився хорошим, моїм наступним кроком було перевірити всі компоненти на первинній стороні.

Я виявив, що поточний сенсорний резистор має проблеми, і значення збільшилось з 0,18 Ом до 0,24 Ом при тестуванні з синім ESR-вимірювачем. Будь ласка, дивіться фотографію нижче.
