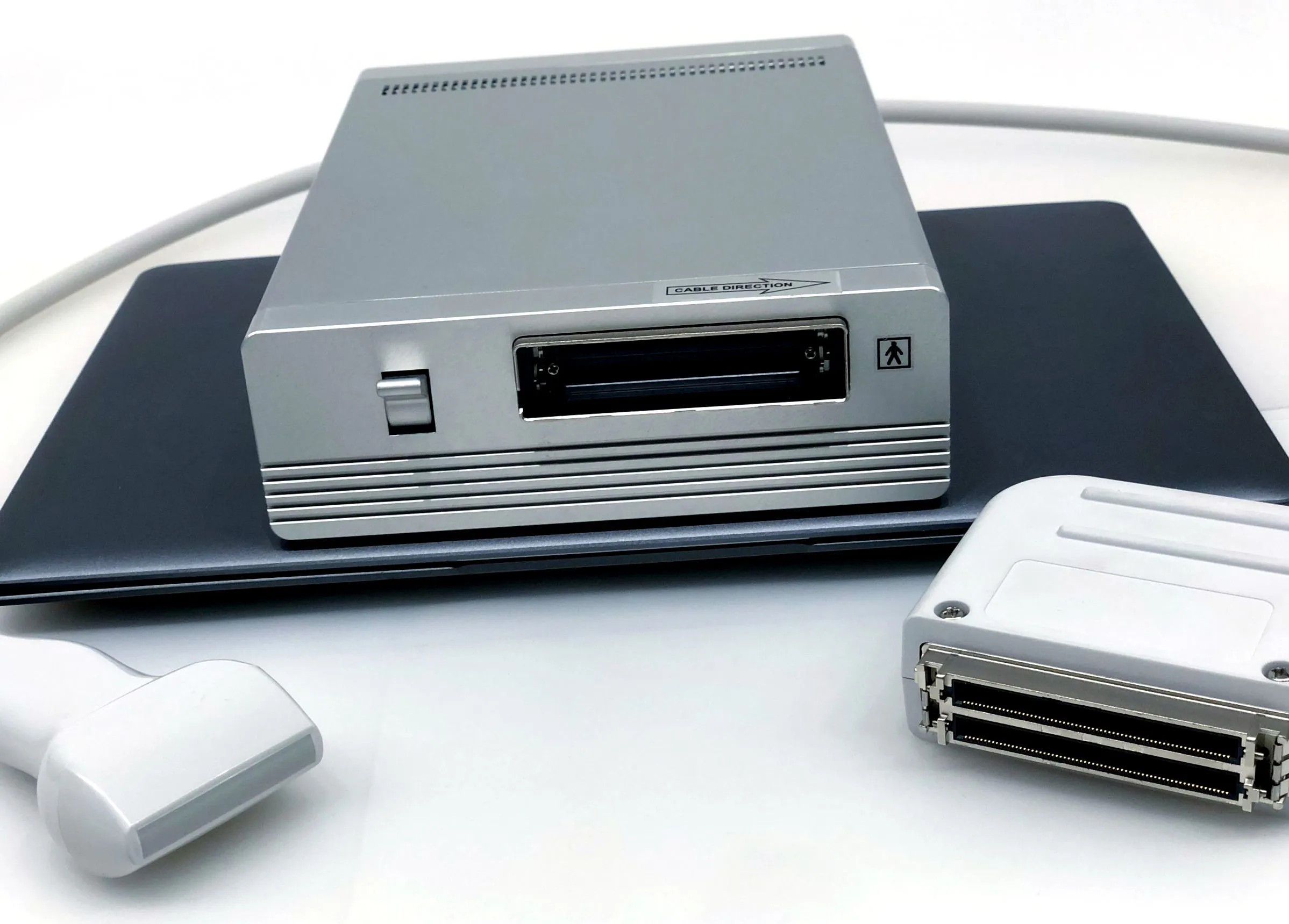

SmartUs EXT-1M/3M
Високопродуктивний кольоровий доплер Ехо
SmartUs EXT - це вдосконалена, відкрита архітектура, доплерівська система Echo Color, яка є результатом багаторічних досліджень та розробок ультразвукової технології просвічування TELEMED і переосмислює досвід ультразвукової діагностики.
Відмінний вибір для клінічного УЗД.
SmartUs включає найновіші технологічні рішення, розроблені TELEMED: повноцінний цифровий формувач променя, просторовий склад, тканинна гармоніка з технологією імпульсної інверсії (iTHI), зображення WideView, розширене зображення із зменшенням спеклів, багатопроменева обробка цифрових доплерів, необроблені дані тощо ... або три з’єднувачі зонда, система підтримує широкий спектр багаточастотних широкосмугових перетворювачів із високою щільністю кристалів від 1,0 до 18,0 МГц. Безкомпромісна якість зображення загалом, абдомінальна, акушерсько-гінекологічна, судинна, дрібних частин, опорно-рухового апарату, урологічного, серцевого, екологічного та ін. Процедури телемедицини дозволяють дистанційно керувати системою для консультацій, навчання додатків та технічної підтримки, включаючи безкоштовне програмне забезпечення оновлення. У дослідницькій версії його можна налаштувати з параметрами синхронізації вводу-виводу тощо ....
Технічні деталі
Методи сканування
електронний лінійний
електронна опукла
електронний мікроопуклий
електронний фазований масив
глибина сканування: 2 - 30 см
Режими візуалізації
B, B + B, 4B, B + M, M
У режимі B:
Просторова сполука
Широкоформатний зображення (лінійні зонди)
Зображення B-steer
Гармонічне зображення тканин з інверсією імпульсу (iTHI)
CFM - відображення кольорового потоку
PDI - Power Doppler
DPDI - спрямований силовий доплер
PWD - імпульсно-хвильовий доплер
CWD - безперервна хвильова доплерографія
B + PWD/CWD (дуплекс)
B + CFM/PDI/DPDI + PWD/CWD (триплекс)
Висока частота повторення імпульсів (HPRF)
PanoView - Панорамне зображення (опція)
3DView - Візуалізація 3D (опція)
Перетворювачі
Діапазон частот: 1,5 - 18,0 МГц
багаточастотність
автоматичне розпізнавання датчика
кількість портів:
Порт SmartUs EXT-1M 1
SmartUs EXT-3M 3 порти
Обробка зображення
Режим сканування високої лінії щільності для кращої роздільної здатності
TGC Control, 5-10 повзунків (настроюється) 40 дБ
динамічний діапазон: 120 дБ, 8 значень
загальний контроль посилення
М - режим регулювання швидкості розгортки
регулювання акустичної потужності
усереднення змінних кадрів
регулювання яскравості, контрасту
вдосконалений контроль гами: 8 фіксованих кривих, 8 визначених користувачем (на замовлення)
напрямок сканування, обертання, елементи керування вгору-вниз
негативний/позитивний контроль
дволінійна інтерполяція
контроль підсилення луни
функція шумопоглинання
Розширене зображення із зменшенням спеклів та вдосконалення структури
PureView: 8 алгоритмів
NeatView: 8 алгоритмів
QuickView: 8 алгоритмів
Фокусування
фокусування цифрової передачі: змінне, 8 зон
цифрове фокусування прийому: точка-точка, динаміка
Кольоровий допплер
Змінна PRF: 0,5-10 кГц
налаштування настінного фільтра: 3 кроки (5%, 10%, 15% PRF)
контроль посилення: 50 дБ
регулювання акустичної потужності
кут повороту для лінійних перетворювачів: до ± 25 °
Палітра CFM: 10 кольорових карт
Палітра PDI/DPDI: 14 кольорових карт
B/Керування пріоритетом кольору
контроль порогу кольору
Контроль базового рівня CFM
Доплерівський вибір частоти: 2 частоти/кожен перетворювач
усереднення кольорового кадру (стійкість): 8 значень
Прозоре відображення кольорів (TCM): 10 значень
Меню Параметри управління кольоровим доплером:
Просторовий фільтр реального часу: 4 значення
Щільність рядка: 7 значень
Тривалість імпульсу: 7 значень
Розмір пакета CFM: 4 значення
