Вимірювання падіння напруги та опору

Основні способи усунення несправностей при діагностиці електрики

Кожного разу, коли ви підходите до усунення несправностей електричної діагностики, добре повернутися до основ. Як відомо, призначення напруги в ланцюзі полягає в забезпеченні необхідної сили струму для спрацьовування навантаження. Коли струм протікає через вантаж, він перетворюється на світло, тепло або електромагнітний рух. Вимірюючи напругу в ланцюзі, ви виявите, що вона нижча після навантаження (опору), ніж була до навантаження. "Падіння напруги" або величина, яка знижується під час проходження навантаження, є показником або мірою того, скільки електричної енергії було використано при перетворенні її в іншу форму енергії (світло, тепло або електромагнітний рух).

Що ми перевіряємо? Причинами багатьох типових проблем в ланцюзі є розмикання та відведення струму або короткі замикання.

Для того, щоб відбувся потік електрики, ланцюг повинен бути під напругою (потрібна напруга) і в замкнутому контурі .

Обрив ланцюга призводить до того, що компоненти або системи перестають працювати, і виникає, коли відбувається обрив потоку електроенергії. Зазвичай "відкритого" достатньо, щоб зупинити потік електронів у ланцюзі. Обрив може бути обірваним проводом, ослабленим з'єднувачем або дефектним компонентом (розімкнута внутрішня схема), в якому немає шляху протікання струму між двома точками в ланцюзі.

Навантаження можна визначити як все, що викликає опір. На наших транспортних засобах ми знаємо, що це включають дроти та пристрої, такі як вимикачі, діоди, лампочки чи двигуни тощо. Але опір може також створюватися частковим підключенням, спричиненим неміцними контактними штифтами, нещільними з'єднаннями або навіть корозією. Коротке замикання - це ненормальний зв’язок між двома точками ланцюга. Якщо це відбувається, це може створити шлях з низьким опором, через який може протікати надмірний струм, що призводить до того, що системи або компоненти працюють неправильно або навіть перестають працювати, оскільки для роботи навантаження доступна менша напруга. Якщо потертий дріт, що тереться об металевий корпус, має лише кілька ниток дроту, він все одно може пройти тест на безперервність. Але в той же час це може створити коротке замикання, що спричинить перегорання запобіжника, або переривчасто розімкнутися.

Симптомами короткого замикання можуть бути: затемнення світла або навіть прогрівання проводів. Коли відбувається коротке замикання, потік електроенергії «вкорочується» десь у ланцюзі. Зазвичай це спрацьовує запобіжник, оскільки запобіжник призначений для захисту ланцюга. Високий струм струму до землі призводить до перегорання запобіжників. Коротке замикання може дозволити струму обійти передбачуване навантаження (компонент, для якого призначена схема). У гіршому випадку це може призвести до пошкодження електричного кола. Це відоме як «коротке заземлення».

Використання вольтметра

в серія VOM підключення:

Вольтметр можна використовувати для перевірки потужності навантаження (фари тощо) шляхом послідовного підключення його до частини потужності ланцюга та заземлення акумулятора. Показник лічильника, рівний напрузі акумулятора, вказує на безперервність. Це хороший перший крок під час усунення несправностей.

«Паралельне» з'єднання VOM:

Вольтметр може бути підключений паралельно або через різні частини підозрюваного компонента або ланцюга. Падіння напруги - це спосіб ідентифікації або перевірки величини напруги (або втрати) цієї частини схеми.

Цей метод кращий, ніж просто "перевірка безперервності (опору)", оскільки він перевіряє ланцюг під навантаженням, поки він працює.

Завжди слід перевіряти роз’єми, які є частиною ланцюга, з яким ви працюєте, лише для того, щоб переконатися, що вони чисті та правильно з’єднані. Якщо світло слабке, почніть з найпростішої перевірки: лампочки. Поки ви це робите, не забувайте про потенційні помилки минулого ремонту. Можливо, лампочка хороша, але раніше була встановлена неправильна лампочка. За допомогою простої перевірки електролічильника, ланцюг під навантаженням можна легко перевірити на наявність небажаних обмежень, використовуючи тест на падіння напруги. Падіння напруги - це спосіб ідентифікації або перевірки величини напруги, яка використовується в ланцюзі. Пам'ятайте, один вольт - це величина електричного тиску, необхідного для переміщення одного ампера струму через один ом опору.

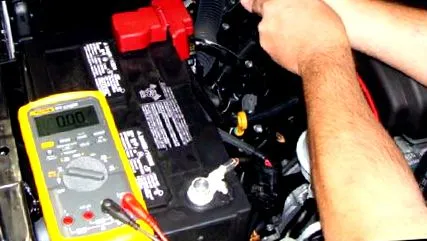

Випробування на падіння напруги

Значення "падіння напруги" - величина напруги, споживаної навантаженням під час роботи ланцюга. Сума всіх перепадів напруги в ланцюзі дорівнює доступній напрузі. Під час тестування на падіння напруги напругу джерела необхідно перевірити перед тим, як вимірювати падіння напруги. Випробування на падіння напруги проводиться, коли в ланцюзі є струм. Іншими словами, ланцюг повинен бути активований або увімкнений із протіканням струму. Вольтметр використовується для вимірювання різниці потенціалів між двома точками. Падіння напруги - це різниця у виміряній напрузі між будь-якими двома різними місцями в повному контурі під час роботи навантаження. Вимірювання падіння напруги проводиться шляхом вимірювання напруги перед входом у вантаж і напруги при виході з вантажу. Електропроводка та з'єднання ланцюга повинні мати невеликий опір або не мати його, а вся напруга повинна використовуватися через навантаження. "Навантаження" - це будь-який пристрій, що використовує потужність, наприклад, освітлення, стартер, двигуни вікон, гудки, форсунки палива тощо. Вимірюйте після навантаження та наявну напругу нижче, ніж до навантаження.
