Вирішення таємниць заземлення при вдосконаленні енергопостачання

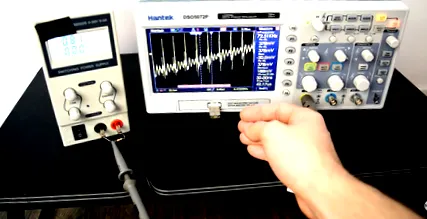

Проблеми із заземленням та небажані шуми в електричних системах часто можуть призвести до божевілля. Може здатися, що не існує методу до божевілля, коли електричний "гремлін", викликаний однією з цих речей, вискакує з голови. Однак при детальному розгляді ці проблеми можуть стати більш очевидними. У недавньому відео [Fesz Electronics] показує нам, як дослідити деякі з цих проблем, розглядаючи невеликий настільний блок живлення, моделюючи його в LTSpice і зменшуючи шум на виході джерела живлення.
Хоча все в цій установці правильно заземлене, включаючи джерело живлення та осцилограф, спосіб взаємодії систем заземлення може сприяти великій кількості шуму. Це було виявлено шляхом від'єднання джерела живлення від землі за допомогою електричної стрічки (не рекомендується як довгострокове рішення) та побачення зменшення шуму. Однак пульсація значно збільшилася, тому було потрібно більш постійне виправлення. Для цього джерело живлення було змодельовано в LTSpice. Саме тут було зроблено ключове відкриття: оскільки всі частини джерела живлення не є ідеальними, шум може створюватися через фактичну реальну електричну поведінку деяких деталей. У цьому випадку це була неідеальна ємність трансформатора.
