Заміна приводного ролика

Про

Ця процедура надає інструкцію щодо зняття та заміни приводного ролика.

заміна

Процедура

Перед початком роботи перегляньте всю процедуру.

Інструкції щодо видалення

ПОПЕРЕДЖЕННЯ: Для регулювання натягу використовуйте лише ручні інструменти. Електричні інструменти можуть легко перетягуватись та/або під натягом, спричиняючи пошкодження ременя та/або натяжного механізму.

  1. Видаліть два гвинти Phillips # 3 та два 7/16 "шестигранних кріплення та зніміть пилозахист. Зберігайте кріплення для встановлення.

  1. Зніміть привідний ремінь. Відійміть ремінь від шківа ведучого ролика та зніміть.
  2. Зніміть одну гвинтову застібку Phillips №3 на кожному фіксаторі та зніміть ліву та праву фіксатори роликів.

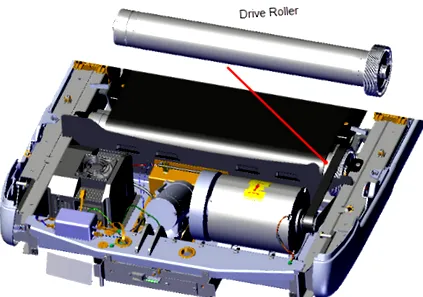

  • Ослабте болти регулювання натягу прийомного ролика настільки, щоб забезпечити свободу руху, необхідну для підняття ведучого ролика з кріпильних кронштейнів. Просуньте приводний ролик через ходовий ремінь і зніміть.

    • Інструкції з Інсталяції

    1. Помістіть ведучий ролик через ходовий ремінь, а потім встановіть ролик на місце в кріпильних кронштейнах.

    Повторно встановіть лівий і правий роликові фіксатори та закріпіть за допомогою гвинтових кріпильних елементів №3 (по одному кріпильному елементу на кожного.

  • Відцентруйте та встановіть вправо ходовий ремінь на роликах підйому та приводу та натягніть відповідно до специфікації, див. Регулювання натягу та відстеження ходового ременя. Не перевіряйте відстеження та не застосовуйте потужність на цьому етапі процесу, відстеження ходового ременя буде перевірено після встановлення приводного ременя.
