Журнал електричного підрядника генератора заземлення та склеювання

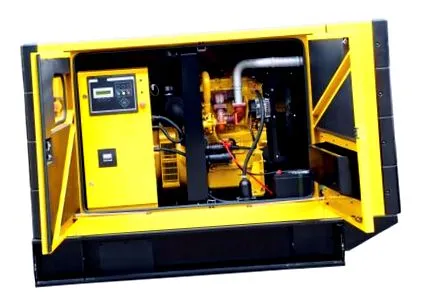

Генератори зазвичай встановлюються для будівель або споруд, що потребують аварійних систем, законодавчо необхідних резервних систем або додаткових резервних енергосистем. Деякі генератори розташовані в будівлі або споруді, яку вони постачають; але, часто, вони знаходяться зовні. Якщо це не невеликі генератори, що живлять розгалужені ланцюги, провідники, що постачаються, є живильниками, і якщо вони розташовані за межами будівель або споруд, застосовуються вимоги статті NEC, зокрема, від 225.31 до 225.39. Розділ 250.32 також застосовується до живильних провідників, що живлять будівлю або споруду.

Розділ 250.35 висвітлює важливі вимоги до забезпечення ефективного шляху струму замикання на землю, який 250.4 розглядає загалом. Генератори, заземлені як окремо виведені системи, відповідають цій вимозі, коли встановлюються відповідно до правил, передбачених в 250.30 (A). Якщо генератор не встановлений як окремо виведена система, необхідно забезпечити ефективний шлях струму замикання на землю відповідно до 250.35 (B). Це просто означає, що між генератором і клемною колодкою заземлення обладнання або шиною корпусу, що постачається системою, слід встановити перемичку на стороні живлення. Перемичка на стороні подачі повинна бути встановлена відповідно до 250.102 (C). Мінімальний розмір повинен базуватися на таблиці 250,66 або на правилі 12,5 відсотка, що базується на загальній площі кругового міла найбільших незаземлених фазних провідників, підключених до генератора. Якщо генератор має надструмовий пристрій, подачі живлення з вихідної сторони захисного пристрою від перенапруги на вимикачі повинні включати заземлюючий провідник обладнання розміром відповідно до 250.122, виходячи з рейтингу надструмового пристрою на генераторі.
