10 Пояснення домовленостей щодо розподілу електричної енергії

домовленостей

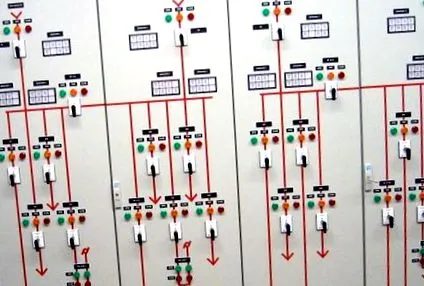

Мімічні символи шини точно відображають розподіл системи розподілу, який вони виробляють. Фото: Sage Controls, Inc.

Основною функцією системи розподілу електроенергії в будівлі чи споруді є отримання енергії в одному або декількох пунктах живлення та її подача до освітлення, ліфтів, охолоджувачів, двигунів та всіх інших електричних навантажень.

Найкраща система розподілу - це та, яка, економічно ефективно та безпечно, забезпечить адекватне електричне обслуговування як теперішніх, так і майбутніх можливих навантажень. Вибір компонування системи сильно впливає на надійність та ремонтопридатність електричної системи.

Чотири основні схеми схеми використовуються для розподілу електричної енергії. Це радіальні, первинні селективні, вторинні селективні та вторинні схеми мережевих схем.

Нижче розглянуто кілька загальновживаних систем розподілу електроенергії. Зазвичай для підвищення надійності системи необхідно поєднувати два або більше з цих механізмів.

Зміст

  1. Радіальна система
  2. Розширена радіальна система
  3. Радіальна система з первинною селективністю
  4. Первинна і вторинна проста радіальна система
  5. Система первинного циклу
  6. Вторинна селективна система
  7. Первинна селективна система
  8. Щадна система трансформаторів
  9. Вторинна точкова мережа
  10. Композитні системи

1. Радіальна система

Радіальна система є найпростішим розподілом електричного струму та найменш витратною з точки зору початкової вартості обладнання. Це також найменш надійне розташування, оскільки воно використовує лише одне джерело утиліти.

За допомогою простої радіальної системи втрата джерела електромережі, трансформатора або сервісного або розподільного обладнання призведе до втрати обслуговування. Фото: EATON.

Звичайна проста радіальна система отримує потужність на напрузі живлення мережі на одній підстанції і знижує напругу до рівня використання. Втрата джерела комунальних послуг, трансформатора або сервісного або розподільного обладнання призведе до втрати послуг.

Крім того, навантаження повинні бути вимкнені для проведення технічного обслуговування системи. Таке розташування найчастіше використовується там, де потреба в низьких початкових витратах, простоті та космічній економії перевищує потребу в підвищеній надійності.

Типовим обладнанням для цієї системи є підстанція з одним блоком, що складається з плавного первинного вимикача, трансформатора достатнього розміру для живлення навантажень та розподільного щитка низької напруги.

2. Розширена радіальна система

Однією з головних переваг простої радіальної системи є те, що її можна легко розширити, включивши додаткові трансформатори. Надійність зростає із більшою кількістю підстанцій, оскільки втрата одного трансформатора не призведе до втрати експлуатації всіх навантажень.

Фото: Просту радіальну систему можна легко розширити, включивши додаткові трансформатори. Квадрат D.

Щоб мінімізувати падіння напруги, додаткові трансформатори можуть бути розташовані близько до центру кожної групи навантажень. Якщо втрата трансформатора або живильника не може призвести до втрати обслуговування частини об'єкта, потрібне більш надійне облаштування системи.

3. Радіальна система з первинною селективністю

Коли доступні два джерела комунальних послуг, радіальні системи з первинною вибірковістю забезпечують майже однакові економічні переваги простої радіальної системи з більшою надійністю, оскільки вихід з ладу одного джерела комунальних послуг не призведе до повної втрати служби.

Первинна вибірковість забезпечує більшу надійність радіальної системи, оскільки вихід з ладу одного джерела комунальних послуг не призведе до повної втрати обслуговування. Фото: Квадрат D.

Між втратою основного джерела комунальних послуг та переходом на альтернативне джерело відбудеться короткий збій, якщо тільки паралельні джерела не виконані. Втрата трансформатора або розподільного обладнання все одно призведе до втрати обслуговування.

Схема автоматичного перенесення може використовуватися між двома основними джерелами для автоматичного переключення з невдалого джерела утиліти на доступне джерело. Технічне обслуговування первинної системи вимагає відключення всіх навантажень.

4. Первинна та вторинна проста радіальна система

Покращена форма звичайної простої радіальної системи розподіляє потужність під первинною напругою. Напруга знижується до рівня використання в декількох зонах навантаження, як правило, через трансформатори підстанції вторинного блоку.

У первинній та вторинній простій радіальній системі несправність первинного ланцюга живлення або одного трансформатора призведе до відключення лише тих вторинних навантажень, що обслуговуються цим живильником або трансформатором. Фото: EATON.

Кожна підстанція вторинного блоку - це зібраний блок, що складається з трансформатора, інтегрованого первинного плавного вимикача та розподільного пристрою або розподільного щитка низької напруги. Ланцюги, що подаються на кожне навантаження від автоматичних вимикачів або плавких вимикачів.
