47 способів підключити прилад до електромережі неправильно
Деякі з вас, можливо, пам’ятають, що ще в 1975 році у Пола Саймона була хітова пісня під назвою „50 способів залишити коханого.Ну, ось уже близько секунди - це кілька способів (47 з них), за допомогою яких ви можете неправильно підключити 3-фазний лічильник потужності! У цій статті ми коротко обговоримо, чому існує так багато способів неправильно підключити 3-фазний лічильник потужності та як ви можете спробувати переконатися, що ваша проводка правильна.
Шість різних входів для вирішення
Трифазний лічильник потужності має 6 різних вхідних сигналів, які повинні бути присутніми і підключені правильно для точного вимірювання потужності:
- Є 3 входи напруги (ми будемо називати їх L1, L2, L3), які підключені до трьох «гарячих» проводів енергосистеми, що контролюється.
- Є 3 входи струму (ми будемо називати їх CTA, CTB, CTC), які підключені до 3 датчиків (трансформаторів струму) (CT). КТ мають отвори у своїх центрах, а гарячі дроти L1, L2, L3 проходять через отвори в КТ. КТ вимірюють струми, що протікають у гарячих проводах.

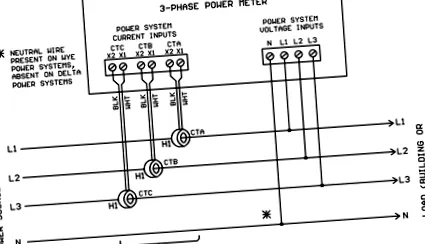

Зображення може допомогти пояснити наш опис слова:
Проводка L1/L2/L3 проста. Один провід проходить від кожного «гарячого» дроту до відповідного вхідного терміналу L1/L2/L3 на лічильнику потужності. Однак установка та підключення КТ дещо складніші.
Зверніть увагу, що кожен трансформатор струму має на виході два дроти, які йдуть до лічильника потужності, а лічильник потужності має 2 гвинти з позначками «X1» та «X2» для кожного входу КТ. Звичайна умова полягає в тому, що дроти від КТ мають білий і чорний кольори, а білий провід підключається до гвинта X1, а чорний провід - до гвинта X2.
Корпус КТ має одну сторону, позначену "H1", а іншу сторону - "H2". Це можна зробити за допомогою ярликів або відлити безпосередньо в пластиковий корпус КТ. КТ слід встановлювати стороною H1, спрямованою до джерела живлення, а стороною H2 - до навантаження.
Як це зробити неправильно - перехресне підключення КТ та проводів L1/L2/L3
На кресленні нижче трансформатори струму CTB і CTC перехресно з'єднані з L2 і L3:
Зверніть увагу, що CTB знаходиться навколо дроту L3, а CTC - навколо дроту L2. У цьому випадку вимірювач потужності буде правильно розраховувати потужність фази А, але потужність фази В і потужність фази С будуть неправильними, внаслідок чого загальна потужність також буде неправильною.
Ось схема, що показує різні способи поєднання CTA, CTB, CTC з L1, L2, L3. Кожна діагональна лінія являє собою неправильну поперечну проводку між КТ і гарячими проводами:
Як це зробити неправильно - зміна полярностей КТ
На кресленні нижче трансформатор струму CTC встановлений над гарячим дротом L3 стороною “H1”, спрямованою до навантаження, замість джерела живлення:
Якщо H1 CTC повернутий у неправильний напрямок, лічильник потужності зчитує нульову потужність фази C (якщо лічильник не здатний здійснювати двонаправлене вимірювання потужності), або зчитує негативну потужність (якщо лічильник здатний мати двонаправлену потужність вимірювання). У будь-якому випадку, вимірювання загальної потужності буде неправильним.
З трьома КТ, кожна з яких може бути встановлена з плюсом або мінусом, існує 8 можливих комбінацій полярностей КТ:
