Аварійні системи є рятівними кругами для людей, а ст. 700 заснований на тому, щоб уберегти ці рятівні круги від руйнування

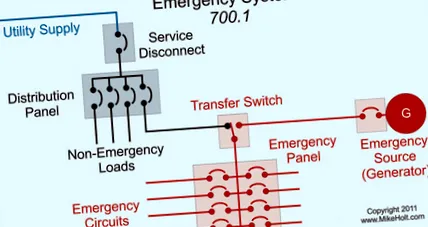

Аварійні системи - це схеми та обладнання, які забезпечують освітлення, живлення або те й інше протягом 10 секунд [700.12] після переривання нормального електроживлення [700.1] (Рис. 1). Вимоги щодо встановлення, експлуатації та обслуговування цих систем містяться у ст. 700.
Одним із застосувань аварійних систем є забезпечення освітлення для безпечної евакуації будівель, які займає велика кількість людей (наприклад, лікарень та спортивних арен). Ці системи можуть також забезпечувати живлення для підтримки терміну служби, системи виявлення пожежі та сигналізації, ліфти, пожежні насоси та комунікаційні системи громадської безпеки. Вони можуть навіть забезпечувати живлення промислових процесів, щоб запобігти серйозній небезпеці для життя або здоров’ю, що може спричинити втрата енергії. Але не слід плутати аварійні системи з резервними (див БІКОВА СТОРОНА: режим очікування проти надзвичайної ситуації).
Випробування та технічне обслуговування
Щоб переконатися, що аварійна система відповідає або перевищує початкові технічні вимоги, AHJ повинен провести або засвідчити прийомний тест системи після встановлення та перед поверненням до експлуатації [700.3]. Початкове тестування також встановлює базові дані для обслуговування системи та її компонентів.
NEC вимагає періодичних випробувань для технічного обслуговування. Під "періодичним" NEC означає проведення випробувань з інтервалами, рекомендованими чинними стандартами, галузевими нормами та літературою виробника. AHJ посилається на них, щоб визначити, чи адекватна частота тестування.
Пролиття навантаження
Аварійна система повинна мати можливість одночасно подавати всі аварійні навантаження [700.4 (A)]. Якщо альтернативне джерело живлення має достатню потужність, воно може подавати аварійні навантаження [ст. 700], законодавчо необхідні резервні навантаження [ст. 701], а також додаткові завантаження системи очікування [ст. 702]. Коли аварійне джерело живлення також постачає електроенергію для безаварійних навантажень, надзвичайні навантаження мають пріоритет. Якщо він не має достатньої потужності для перевезення всіх вантажів, він повинен мати автоматичний вибірковий збір та скидання вантажу, щоб забезпечити достатню потужність у такому пріоритетному порядку [700.12 (B)]:
1) Аварійні схеми
2) Законодавчо необхідні схеми очікування
3) Необов’язкові схеми очікування
Тимчасове альтернативне джерело живлення повинно бути доступним, коли аварійний генератор не працює більше декількох годин для технічного обслуговування або ремонту.
Передавальне обладнання
Обладнання для передачі повинно бути автоматичним, визначеним для екстреного використання та затвердженим AHJ [700.5 (A)]. Він повинен подавати лише аварійні навантаження (Рис.2). Вимикачі автоматичного перемикання повинні мати електричне керування, утримуватися механічно та перераховуватись для використання в аварійних системах. Ви повинні використовувати кілька перемикачів передачі, де один генератор забезпечує аварійні навантаження плюс інші навантаження.
Рис. 2. Альтернативне джерело живлення дозволено подавати інші навантаження, крім аварійних; однак перемикач передачі для аварійних навантажень може подавати лише аварійні навантаження.
Електропроводка
На обладнанні службового входу розмістіть табличку із зазначенням типу та розташування аварійних джерел живлення на місці [700,7]. Постійно позначати коробки та огородження системи як компоненти аварійної системи [700.10 (A)]. Ця вимога включає перемикачі, генератори та силові панелі для аварійних ланцюгів.
Щоб гарантувати, що несправність нормальних ланцюгів проводів не вплине на роботу аварійної проводки або обладнання, тримайте всю проводку на аварійних навантаженнях незалежно від усіх інших проводів. Ці винятки стосуються:
Рис. 3. Щоб гарантувати, що несправність нормальних електричних ланцюгів не вплине на роботу аварійної проводки або обладнання, тримайте всю проводку до аварійних навантажень незалежно від усіх інших проводів, за винятком проводки в передавальному обладнанні.
• Електропроводка в передавальному обладнанні (Рис.3).
• Світильники, що живляться від двох джерел живлення.
• Розподільна коробка, прикріплена до світильників, що живляться від двох джерел живлення.
• Електропроводка в загальній розподільній коробці, приєднаній до обладнання агрегату, що містить лише відгалужувальний контур, що постачає обладнання, та аварійний контур, що постачаються обладнанням блоку.
