Будь тихий! Охолоджувач процесора Shadow Rock Slim - Безшумний огляд ПК

Тонкий кульовий кулер, побудований у тому ж ключі, що і Noctua NH-U14S, ось що! Shadow Rock Slim легший, доступніший і напрочуд досвідчений.

10 березня 2014 року Лоуренс Лі

Як випливає з назви, Shadow Rock Slim - це тонкий кулер для процесора, але такий, як він
використовує традиційний дизайн вежі та великий вентилятор, це жодним чином не мініатюрно. Його
по суті бути тихим!‘S взяти на себе Noctua
NH-U14S, гладка вежа, призначена не заважати слотам пам'яті і
компоненти плати, розташовані близько до гнізда процесора, без шкоди для продуктивності.
Проте він не використовує 140-мм вентилятор, проте основний вентилятор відстає на 3 мм
цього діаметра. Дивно, але розмір - це навіть не найцікавіше
про це; виділяються його дивним чином розміщені отвори для кріплення та сильно виступаючі леза
навіть більше.

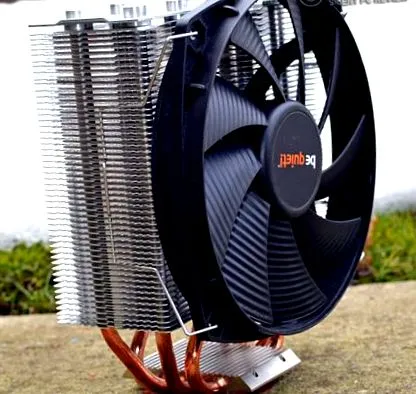

охолоджувач

Тіньовий камінь Тонкий.

Сам радіатор використовує менше матеріалів, відмовляючись від важких зверху вниз
нікелювання, прийняте Noctua та іншими виробниками радіаторів високого класу.
Отриманий продукт легший і доступніший, але це не обов’язково
означає, що це нижчий кулер. Теплове право
HR-02 Мачо і Коса Муген
4 довів, що більш традиційна композиція без покриття може бути такою ж
ефективний. бути тихим! стверджує, що Shadow Rock Slim може адекватно охолодити
процесор з TDP 160 Вт, який не надто надуманий, якщо припустити, що немає основи
або проблеми з монтажем.


Коробка.


Зміст.

Всередині коробки знаходиться радіатор і вентилятор, короткий посібник зі збірки, трубка з термопластом
суміш, задня панель та необхідне кріпильне обладнання, а також другий комплект вентилятора
кліпи. Цікаво, що два набори затискачів для вентиляторів не однакові -
попередньо встановлені пари, звичайно, призначені для використання з незвичним розміщенням
отворів для кріплення вентилятора. Додатковий набір кліпів є насправді
більший, виготовлений для розміщення стандартного вентилятора 120 х 25 мм. Це представляє дилему
для користувачів, які хочуть запустити конфігурацію подвійного вентилятора.

Наш останній досвід роботи з бути тихим! радіатор, Темний
Рок 2, страждав від проблем. Ми пройшли кілька зразків, які
давали нам погані результати кожен раз. Після детального тестування ми врешті-решт
дійшов висновку, що питання полягає в суперечливій, нерівній основі. Не визначений, виробник
надіслав нам ще один кулер на огляд, нову, меншу модель, Shadow Rock
Тонкий Ми можемо лише сподіватися, що ця проблема не страждає.

ФІЗИЧНІ ДЕТАЛІ

Shadow Rock Slim складається з нікельованої мідної основи
припаяні до чотирьох мідних теплопроводів товщиною 6 мм і 52 алюмінієвих ребер, придатних до тертя.
За нашими вимірами, розміри радіатора складають 13,0 х 5,2 х 16,0 см (Д х
Ш х В), а його вага - 580 грам (720 грамів, включаючи вентилятор).


Теплові труби розташовані в чотири ряди, а контури плавників дещо хвилясті, а не прямі. Плавці мають товщину 0,42 мм і в середньому на відстані 1,73 мм.


Корпус радіатора має товщину 52 мм, що дорівнює Noctua NH-U14S, на сьогоднішній день найефективнішим тонкокулерним процесорним кулером SPCR.


Товста алюмінієва пластина у верхній частині утримує теплові труби на місці та додає декоративність.


Центр стека плавників вдавлений у формі логотипу Бетмена.


Пластина над теплопроводами має гребінь, щоб розсіяти трохи зайвого тепла. Цей третинний радіатор часто зустрічається на виробах компанії Scythe.


Основа нікельована, а поверхня дуже рівна. Було зроблено багато механічної обробки, щоб відшліфувати його до дзеркального покриття, але все ще видно тонкі лінії. Дещо опукла форма бази Dark Rock 2 ніде не зустрічається.


Вентилятор має нестандартний розмір (137 x 137 x 22 мм), а отвори для кріплення розташовані на восьмикутній рамі, що виходить від центру внутрішньої круглої рами.

МОНТАЖ

Найбільш важливим аспектом установки є радіатор
бути надійно змонтованим. Міцне кріплення призводить до хорошого контакту між охолоджувачем
цоколь і процесорний розширювач та більш ефективна теплопровідність. В ідеалі це
також має бути простою процедурою, коли користувач повинен обробляти якомога менше штук
апаратного забезпечення, наскільки це можливо.


Монтажна система досить заплутана: три металеві шматки прикручені один до одного для кожного кріпильного отвору. Найгірше, що ключ, необхідний для затягування верхньої частини збірки.


Гайки використовуються для завершення монтажу, приєднання монтажних затискачів до решти системи, але за допомогою трьох блокуючих елементів важко затягнути належним чином. У підсумку ми використали плоскогубці, щоб гайка не рухалася і затягувала протилежну сторону викруткою. Dark Rock 2 використовував гвинти, які проходили крізь задню панель і з'єднувались безпосередньо з кріпильними затискачами.


Позиціонування монтажних затискачів під, а не зверху на монтажній пластині, як правило, призводить до поганих характеристик. Тут ви можете побачити монтажний затискач, який трохи відсувається від основи. Цей додатковий тиск було б краще подати, потягнувши радіатор вниз, щоб налагодити кращий контакт з процесором.


Повністю зібраний на нашій тестовій платформі LGA1366.


Тонкий профіль радіатора тримав вентилятор далеко від гнізд пам'яті на нашій тестовій материнській платі.


Відбиток термічної сполуки, залишений на процесорі, демонструє дуже хороший контакт при
центр, де це найбільше потрібно. Залишковий TIM товщі в
сторони вказує на бідніший контакт. Зверніть увагу, це знімок, зроблений на нашому LGA1155
платформа, хоча вона була протестована на платформі LGA1366, де вона залишила
подібний відбиток (довга історія).

Перед термічними випробуваннями ми провели кілька основних фізичних вимірювань.

Тестування на більших радіаторах, подібних до цього, проводиться наш
Тестова платформа радіатора LGA1366, в той час як менші кулери тестуються
на нашому LGA1155
тестування радіатора платформа - -. Короткий зміст тестової системи та процедури
випливає.

Основні компоненти тестової платформи радіатора LGA1366:

  • Intel Core i7-965 Extreme
    Ядро Nehalem, LGA1366, 3,2 ГГц, 45 нм, TDP 130 Вт.
  • Asus
    P6X58D Преміум     Материнська плата ATX. Чіпсет X58.
  • Asus
    EAH3450 Без звуку     відеокарта.
  • Intel
    X25-M     Твердотільний накопичувач на 2,5 ГБ, 2,5 ГБ. Обраний для тиші.
  • 3 Гб QiMonda
    Пам'ять DDR3. 3 x 1 ГБ DDR3-1066 у потрійному каналі.
  • Seasonic X-650 SS-650KM
    650 Вт живлення ATX. Цей блок живлення напівпасивно охолоджується. На рівнях потужності
    нашої тестової платформи, її вентилятор не обертається.
  • Арктичне срібло
    Люм'єр    : Спеціальний швидкотвердіючий термотермічний матеріал, розроблений
    спеціально для тестових лабораторій.
  • Вентилятор Noctua 140 мм (використовується, коли це можливо, з радіаторами розміром 140x25 мм
    шанувальники)
  • Вентилятор Nexus 120 мм (застосовується, коли це можливо, з радіаторами розміром 120x25 мм
    шанувальники)
  • Вентилятор Nexus 92 мм (застосовується, коли це можливо, з радіаторами розміром 92x25 мм
    шанувальники)
