Чотири способи підсилити Arduino Uno
Arduino Uno зазнав багато доопрацювань, а отже, схема живлення Arduino перетворилася на майже надійну конструкцію. У цьому проекті ми дізнаємося про чотири різні способи, якими ми можемо підсилити Arduino Uno. Створюючи будь-які проекти Arduino, необхідно знати ці методи, оскільки існують випадки, коли потрібна гнучкість щодо джерела живлення.
Речі, необхідні для підсилення Arduino Uno
Нам знадобиться наступний пристрій, щоб навчитися вмикати Arduino Uno.
- Дошка Arduino Uno (Rev 3)
- Стандартний USB-кабель A-B
- Адаптер змінного та постійного струму (7-12 В)
- Батареї (9 В) з роз'ємом для акумулятора
- Провід перемички (від жінки до чоловіка)
- Швидке та портативне рішення: Екран акумулятора
Зверніть увагу, що посилання вище - це афілійовані посилання, і ваші покупки за цими посиланнями дозволяють нам підтримувати цей блог.
Яка процедура підключення Arduino Uno?
Сучасні плати Arduino Uno дозволяють платі мати більше одного джерела живлення, що підключається одночасно. Інтелектуальна комутаційна схема гарантує, що найвища доступна напруга вибирається і надсилається на бортовий регулятор напруги, і в кінцевому підсумку включає плату. Тут ми детально розглянули схему живлення Arduino Uno.
Ми можемо включити Arduino за допомогою живлення, що подається від комп’ютера через кабель USB та/або за допомогою зовнішніх джерел живлення.
1. За допомогою USB-кабелю
USB-порт Arduino Uno можна підключити до робочого столу/ноутбука. Якщо підключення пронумеровано, тобто комп'ютер розпізнає пристрій, струм, що подається на плату, становить 500 мА при 5 В. Якщо з'єднання не перераховано, 100 мА подається на 5 В.
2. За допомогою адаптера змінного та постійного струму, підключеного до роз'єму стовбура
Роз'єм стовбура може постачатися з входом 7-12В. Це регулюється до 5 В бортовим регулятором напруги, і плата вмикається.
3. Використання входу 5 В
Можна подати живлення Arduino за допомогою контактів 5 В і GND, за умови, що поданий вхід є стабільним і регулюється 5 В. Штифт 5 В обходить регулятор напруги та всі заходи безпеки, присутні на Arduino Uno, тому, якщо вхід перевищує 5 В (5,5 - це максимальна верхня межа), плата може бути пошкоджена. Зазвичай рекомендується уникати включення Arduino Uno за допомогою цього методу.
4. Використання батарей більше 5 В
Підключіть акумулятор напругою 9 В до позитивної клеми, підключеної до виводу Vin, і до мінусової клеми, підключеної до виводу GND. Порт Vin дозволяє вводити напругу від 7 до 12 Вольт, але ми рекомендуємо використовувати акумулятор 9 В. Залежно від вашої програми, ви також можете ввести 12 В, але переконайтеся, що поточні значення залишаються приблизно 500 мА.
5. Бонусний метод: Використання батарейного екрану
Цей метод пропонується читачем у розділі коментарів нижче, і я думаю, що його варто додати до основного допису.

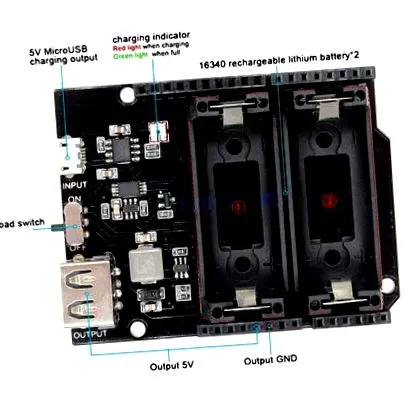

Є цей чудовий маленький щит Arduino Uno, який вміщує дві батареї. Ви можете просто підключити його до розеток вашого Arduino Uno, і все готово. Екран акумулятора/блоку живлення можна зарядити за допомогою простого кабелю Micro USB. Він виводить стабільні 5 В, які ви можете використовувати для живлення вашого Arduino. Ви можете використовувати або кабель USB B, або простий перемичний кабель, щоб отримати живлення 5 В.
Більше того, залежно від того, як довго вистачає акумуляторів, ви можете зробити свій проект бездротовим та портативним. Звичайно, це чудова особливість. Ви можете отримати щит акумулятора на Amazon тут. У Ali express можуть бути деякі дешеві варіанти, які ви, можливо, захочете перевірити.
