Як підключити ваш парник (або екструдер) до мосфета
ВАЖЛИВО: Я бачив, як люди намагаються (пере) продати ці блоки Mosfet з ВЕЛИЧЕЗНИМ прибутком на EBAY, посилаючись на цю сторінку для схем встановлення, відвідуйте магазини, вони не повинні бути дорожчими приблизно від 5 до € 10 (від 5 до 10 доларів), включаючи ПП.

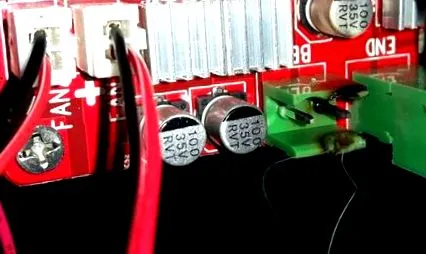

Ідея досить проста: сильний струм парника викликає кілька проблем на вашій материнській платі. Весь струм для ліжка повинен проходити через один роз'єм на додаток до всього іншого струму для хотенду, степерів та логічних блоків, роз'єми за замовчуванням не розраховані на струм, який проходить через них під час друку. Такі речі, як на малюнку нижче, трапляються майже з кожним принтером одночасно у своєму житті ....
Видалення струму парника з материнської плати значно зменшує навантаження на материнську плату (роз'єми).
Ще одна перевага - це дозволить вам використовувати другий блок живлення для живлення в ліжку (12 або 24 вольт).
Що тобі потрібно
Як встановити
Спеціальний кронштейн для кріплення вашої плати ANET та 1 модуль MOSFET ви можете знайти тут https://www.thingiverse.com/thing:1857006
Щодо сигнального дроту виникла певна плутанина
деякі люди заявляють про полярність вони іноді мають рацію деякі МОП-транзистори чутливі до полярності.
Щодо блоку MOSFET, показаного на 2 фотографіях тут, ПОЛЯРНОСТЬ НЕМАЄ значення, перевірте їх поруч із сигнальним проводом, підключеним в обидві сторони.
На обох знімках парник було встановлено для попереднього нагрівання PLA, обидва світлодіоди світяться синім (D2) і червоним (D1), і все працює як слід. На фотографіях нижче ви можете побачити "мостовий випрямляч" на MOSFET (праворуч від білої вилки), який виправляє "неправильне" з'єднання цього дроту!
Застосуйте другий блок живлення (12 або 24 вольт)
Якщо ви хочете, щоб ваш HOTBED швидше нагрівався, ви можете додати другий блок живлення до свого принтера.
Від'єднайте дроти від блоку живлення до блоку Mosfet і прикладіть їх до другого блоку живлення.
Застосувати другий мосфет (для екструдера)
Хоча, на мій погляд, це насправді не потрібно, ви можете вирішити, що хочете також використовувати другий MOSFET для свого екструдера, ось схема, яка може вам виявитися корисною
