Пояснення позицій та вказівки вимикача

позицій

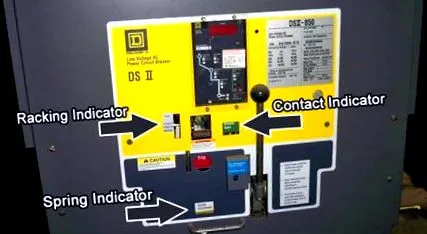

Існує три основні ознаки, пов’язані з вимикачами, які повинен знати кожен технік-випробувач. Фото: EMSCO.

Витяжні автоматичні вимикачі оснащені трьома важливими прапорцями, які вказують на робочий стан електричної ланцюга.

Поглиблене знання цих показань та пов'язаного з ними монтажу є критичним для правильної роботи та обслуговування автоматичних вимикачів.

Важливі елементи керування та індикатори згруповані на передній панелі вимикача за функціями. Кожен прапор являє собою окремий механізм, який контролює встановлення, підключення або зняття вимикача.

Існує три основні ознаки, пов’язані з вимикачами, які повинна знати кожна кваліфікована особа:

1. Індикатор стелажу

На відміну від болтових вимикачів, висувні вимикачі призначені для кріплення на подовжувальних рейках і оснащені рейковими механізмами для зручності взаємозамінності. Ці автоматичні вимикачі мають 4 положення в стійці:

Висувні вимикачі призначені для кріплення на подовжувальних рейках і оснащені рейковими механізмами для зручності взаємозамінності. Фото: EATON

  1. Вилучено - Вимикач знаходиться за межами відсіку або розподільної шафи на подовжувальних рейках. На первинному або вторинному контактах електричні з'єднання не здійснюються. Механізм стелажу не задіяний. Також називається позицією "Видалити" або "Огляд".
  2. Відключено - Типове положення для зберігання, вимикач повністю вставлений за вхідні двері відсіку. Виконується лише заземлення; первинне і вторинне з'єднання не здійснюються. Механізм стійки ввімкнений, і вимикач готовий до нагрівання. При вибиванні вимикачів робочі пружини повинні автоматично відпуститися, якщо вони заряджені.
  3. Тест - Положення, що використовується для випробування вимикача та блоку відключення. Вимикач частково закріплений у відсіку. Виконуються лише вторинні та наземні з’єднання; первинні з'єднання не здійснюються. Автоматичний вимикач може заряджатись електрично, коли він розміщений у такому положенні, якщо він розряджений та оснащений електричним оператором.
  4. Підключено - Автоматичний вимикач повністю встановлений у відсік і готовий до роботи. Виконуються первинні, вторинні та наземні з’єднання.
