Поширені проблеми з паянням Adafruit Посібник із чудової системи навчання паяння Adafruit
Порушений суглоб
Порушений суглоб - це той, який піддавався руху, коли припій застигав. Поверхня суглоба може виглядати матовою, кристалічною або шорсткою.
Часто називають "холодним суглобом". Вони можуть виглядати схоже на справжній застудний суглоб, але причина в іншому.
Ремонт: Цей стик можна відновити, підігрівши і даючи йому спокійно охолонути.
Профілактика: Правильна підготовка, включаючи знерухомлення суглоба та стабілізацію роботи в лещатах, може запобігти порушенню роботи суглобів.

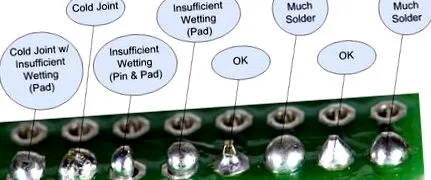

Холодний суглоб
"Холодний шар" - це той, де припій не повністю розплавився. Для нього часто характерна шорстка або грудка поверхня. Холодні суглоби ненадійні. Паяний зв’язок буде слабким, і тріщини можуть з часом розвинутися в стику.
Ремонт: Зазвичай холодні шви можна відремонтувати, просто повторно нагріваючи стик гарячою праскою, поки припій не потече. Багато холодних суглобів (наприклад, на малюнку) також страждають від занадто великої кількості припою. Зайвий припій зазвичай можна відвести кінчиком праски.
Профілактика: Правильно попередньо розігрітий паяльник з достатньою потужністю допоможе запобігти холодним з’єднанням.
Перегрітий суглоб
В іншій крайності, ми маємо перегрітий суглоб. Припій ще погано тече, і залишок згорілого потоку ускладнить закріплення цього з'єднання.
Ремонт: Перегрітий суглоб зазвичай можна відновити після чищення. Ретельне зішкрібання кінчиком ножа або невеликою кількістю ізопропілового спирту та зубної щітки видалить згорілий потік.
Профілактика: Чистий, гарячий паяльник, правильна підготовка та очищення стику допоможуть запобігти перегріванню суглобів.
Недостатнє змочування (прокладка)
Обидва ці з'єднання мають ознаки недостатнього змочування припою. Припій добре змочив відводи, але він не утворив міцного зв’язку з прокладкою. Це може бути спричинено брудною друкованою платою або не подачею тепла на колодку, а також штифт.
Ремонт: Зазвичай такий стан можна виправити, поклавши наконечник гарячого праски біля основи з'єднання, поки припій не потече, щоб покрити прокладку.
Профілактика: Очищення плати та рівномірний нагрів накладки та штифта запобіжить цю проблему.
Недостатнє змочування (штифт)
Цей припій у цьому з'єднанні взагалі не змочив штифт і лише частково змочив колодку. У цьому випадку на штифт не подавали тепло, а припою не давали достатнього часу для течії.
Ремонт: Цей шар можна відремонтувати, повторно нагріваючи та застосовуючи більше припою. Переконайтесь, що кінчик розжареної праски торкається штифта та прокладки.
