Посібник із купівлі електричних проводів та кабелів

Дата оновлення: 17 лютого 2020 р

Через середній дім проходить майже 2 милі кабелю. Хоча ви ніколи не бачите більшу частину проводки свого будинку, вона забезпечує все, і корисно мати можливість визначити її використання.

Зміст

Основи

Спочатку зрозумійте різницю між дротом і кабелем:

Дріт - це один провідник, який пропускає електричний струм через ланцюг.
Кабель - це сукупність проводів, обшитих між собою.

Більшість провідників - це мідь, яка є стійкою до корозії і працює як кращий провідник, ніж алюміній. Алюміній є менш дешевою та легкою альтернативою.

Американська система вимірювання дроту (AWG) забезпечує розмір проводів. Чим більше число датчика, тим менший розмір проводів. Національний електричний кодекс (NEC) встановлює норми щодо проводів та кабелів, які можуть бути використані в електротехнічних цілях.

Сила струму: Вимірювання електричного струму
Напруга: різниця в електричному потенціалі між двома точками
Падіння напруги: різниця між вимірами на кожному терміналі пристрою
Потужність: скільки електричної енергії використовується

Увага

Дотримуйтесь інструкцій виробника щодо встановлення та безпеки. Перевірте, чи потрібен вам дозвіл. Дотримуйтесь діючих будівельних та електричних норм. Зверніться до ліцензованого електрика, якщо у вас виникли сумніви або запитання щодо підключень або якщо проводка вашого будинку не відповідає змінам, які ви вносите.

Як визначити дроти та кабелі

На кожній куртці буде надрукована інформація, яка допоможе вибрати правильний товар для вашої роботи. Буквенний код містить атрибути дроту, а також матеріал, датчик і номінальну напругу.

Присвоєння імен та таксономія

NEC забезпечує систему з літерами для швидкого виявлення можливостей дроту. Деякі поширені написи для дроту включають THHN, XHHW, THW тощо.

THHN - це найбільш часто використовуваний тип дроту в трубопроводах та лотках для кабелів для служб, живильників та розгалужених ланцюгів у комерційних або промислових цілях. Нижче наведені літери та атрибути, які ви будете регулярно бачити в житловій електропроводці:

Т: Термопластична ізоляція
H: Термостійкість
HH: Висока термостійкість (до 194 градусів за Фаренгейтом)
W: Підходить для вологих приміщень
N: Нейлонове покриття, стійке до пошкодження нафтою або газом
X: Синтетичний полімер, вогнестійкий

Кольори дроту

Фарбування дроту важливо як галузевий стандарт для визначення призначення дроту. Це корисно для наступного електрика, який прийде на робочий майданчик, і для досвідченого самороблячого, який планує самостійно виконати електричні роботи. Не вважайте, що дріт не гарячий через його колір. Всі дроти здатні нести навантаження і, можливо, були підключені інакше, ніж промисловий стандарт.

Чорний: гарячий провід для вимикачів або розеток
Червоний: гарячий провід для ніжок перемикача та підключення до дротових детекторів диму
Синій та жовтий: гарячі дроти, протягнуті через трубопровід; синій часто використовується для три- або чотиристоронніх перемикачів, а жовтий - для ніжок перемикачів для управління вентиляторами, вогнями тощо.
Білий: нейтральний (може бути гарячим, якщо позначений чорним або червоним, щоб вказати, що він більше не є нейтральним)
Зелена та гола мідь: Тільки для заземлення

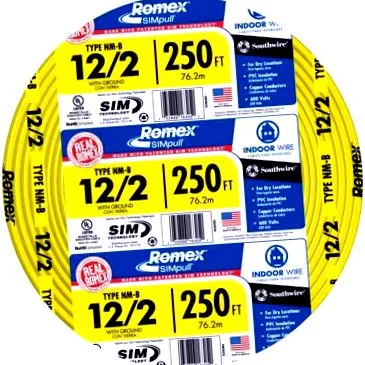

Кольорові куртки для NM-B

Ще один галузевий стандарт, який прийняли протягом багатьох років, - це куртки з кольоровим кодуванням для неметалевих або NM-B (зазвичай їх називають Romex). Подібно до того, як специфічні дроти мають кольорове кодування, кольорові оболонки надають простий ідентифікатор того, який калібрувальний провід знаходиться всередині.

Білий: дріт 14 калібру, в основному використовується для освітлення ланцюгів
Жовтий: провід 12 калібру, який регулярно використовується в домашніх господарствах для загального живлення розеток та більшості приладів
Помаранчевий: 10-ти калібрувальний провід, який зазвичай використовується для кондиціонерів та водонагрівачів
Чорний: дріт 8 і нижнього калібру, що використовується для подачі підпанелі, електричного приладу, духовки тощо.
