Посібник з портів і підключень відеореєстраторів Lorex
У наступному посібнику описано використання загальних портів, які використовуються на відеореєстраторах безпеки Lorex. Доступність портів, їх зовнішній вигляд та їх функції різняться залежно від системи відеореєстратора. Перегляньте Інструкцію з експлуатації виробу або Лист технічних характеристик, щоб дізнатись більше про порти, що використовуються в кожній системі.
Порт живлення/постійного струму 12 В
Використовується для підключення чоловічого кінця адаптера живлення для подачі живлення на відеореєстратор. Підключіть інший кінець адаптера живлення до розетки, перенапруги або джерела безперебійного живлення (ДБЖ). Деякі відеореєстратори включаються відразу після підключення живлення, а інші використовують перемикач живлення, щоб увімкнути або вимкнути відеореєстратор. Використовуйте лише адаптер живлення, що входить до комплекту, з відеореєстратором.
BNC Video Input
Використовується для підключення відеосигналу з камер BNC до відеореєстратора. Щоб підключити BNC-кабель, натисніть на нього та поверніть його за годинниковою стрілкою.
Також можна підключати камери за допомогою кабелів RCA або DIN, використовуючи відповідні адаптери. Докладніше див. У посібнику «Кабелі та підключення» камери.
Відеовхід BNC Octopus
Порт відеовходу Octopus BNC передбачений у деяких системах для підключення кількох камер до одного порту та економії місця на відеореєстраторі. Відеореєстратори, які використовують порту відеовходу Octopus BNC, потребують кабелю Octopus, який зазвичай постачається разом із відеореєстратором, для підключення камер до різних каналів відеореєстратора. Порти відеовходу Octopus BNC та кабелі Octopus, як правило, поставляються у 8 та 16-канальних конфігураціях.
Кабель восьминога
Щоб підключити камери до відеореєстратора за допомогою кабелю Octopus, підключіть один кінець кабелю до відеореєстратора і затягніть гвинти, щоб закріпити з'єднання. Підключіть камери до окремих кінців кабелів Восьминога. Етикетки використовуються для ідентифікації каналу, якому відповідає кожен роз'єм на кабелі Восьминіг.

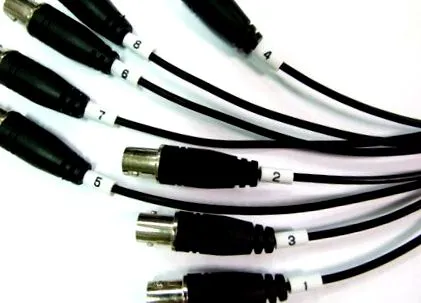

Етикетки на кабелях Octopus вказують номер каналу
Відеовхід DIN
Порти вхідного відеосигналу DIN використовуються для підключення сигналів від камер з роз’ємами DIN до відеореєстратора. DIN-кабелі є власністю, що означає, що вони специфічні для виробника, і ви не можете поєднувати DIN-камери різних виробників. DIN-кабелі Lorex використовують 4-контактну або 6-контактну схему. Кабелі DIN здатні підключати відео, двосторонній звук (до і від камери) та живлення (до камери) між камерою та відеореєстратором.
Підключаючи DIN-камери до відеореєстратора, переконайтеся, що вирівняні штифти правильно, оскільки неправильне введення кабелю може пошкодити штифти.
Не всі відеореєстратори Lorex мають входи DIN. Перевірте інструкцію з експлуатації вашої системи Lorex. Ви можете підключити камери BNC до портів DIN за допомогою адаптера (модель Lorex # CVA6933).
Відеовихід VGA
Використовується для підключення відеореєстратора до моніторів комп’ютера або телевізора для перегляду за допомогою кабелю VGA. Кабель VGA несе аналоговий відеосигнал, який вимагає перетворення з цифрових сигналів, що використовуються відеореєстраторами та РК-моніторами.
Зверніть увагу, що порт відеовиходу VGA не можна використовувати для підключення відеореєстратора до порту VGA на комп’ютері чи ноутбуці, оскільки це також порти відеовиходу.
Відеовихід HDMI
Використовується для підключення відеореєстратора до телевізорів високої чіткості або сумісних моніторів для перегляду за допомогою кабелю HDMI. На відміну від кабелю VGA, кабель HDMI несе цифровий сигнал, який не потрібно перетворювати в аналоговий за допомогою відеореєстратора або РК-моніторів.
Хоча стандарт HDMI дозволяє передавати відео та аудіо через кабель HDMI, не всі відеореєстратори з портами HDMI підтримують як відео, так і аудіо за допомогою кабелю HDMI. Ці системи використовують порт HDMI для виведення відео та порти RCA Audio Out для виведення звуку.
