Правила NEC про захист від струму для обладнання та провідників EC; М
Як вибрати правильний захист від перевантаження по струму для конкретної схеми на основі вимог ст. 240
Дякуємо за відвідування однієї з наших найпопулярніших класичних статей. Якщо ви хочете переглянути оновлену інформацію з цієї теми, перегляньте цю нещодавно опубліковану статтю, Розмір захисного пристрою із перевантаженням.
Надмірна сила струму існує, коли струм перевищує номінальну потужність обладнання або потужність провідника. Це може бути через перевантаження, коротке замикання або замикання на землю [ст. 100]. Пристрої із надструмом захищають провідники та обладнання від перенапруги. Фокус полягає у виборі правильного захисту від перенапруги для конкретної схеми.
Стаття 240 передбачає вимоги щодо достатнього захисту від надмірного струму у правильному місці. Інші статті можуть стосуватися вашої конкретної установки (див. Таблицю 240.3).
Захист провідників
Загальним правилом захисту від перевантаження по струму є вибір пристрою захисту від перевантаження по струму (OCPD), який захищає провідники на основі їх потужності (після корекції та регулювання потужності відповідно до 310,15). Ви повинні забезпечити захист там, де провідники отримують запас [240.4 та 240.21], але існує кілька винятків із цього правила [240.4 (A) - (G)]:
• Небезпека втрати електроенергії. Якщо переривання ланцюга створює небезпеку (наприклад, контур пожежного насоса), ви повинні забезпечити захист від короткого замикання, але вам не потрібно забезпечувати захист від перевантаження провідника [240.4 (A)].
• OCPD з номіналом 800A або менше. Якщо ви відповідаєте трьом вимогам 240.4 (B), ви можете використовувати наступний вищий стандартний рейтинг OCPD, зазначений у 240.6 (вище потужності захищених незаземлених провідників).
• OCPD з номіналом понад 800A. Якщо OCPD перевищує 800A, потужність провідника (після корекції температури, регулювання комплекту провідників або обох) повинна мати принаймні рейтинг OCPD, визначений у 240.6 [240.4 (C)].
• Вторинні провідники трансформатора. Ви можете захистити вторинні провідники 2-дротової (однонапружної) системи первинним OCPD розміром на 450,3 (B), доки OCPD не перевищує значення, визначеного множенням потужності вторинного провідника на вторинний до коефіцієнт напруги первинного трансформатора [240,4 (F)].
• Конкретні програми. Захист від перевантаження по струму для конкретного обладнання та провідників повинен відповідати таблиці 240.4 (G).
Устаткування для кондиціонування/охолодження та провідники контурів повинні бути захищені від перевантаження по струму відповідно до 440,22, а провідники ланцюга двигуна повинні бути захищені відповідно до ст. 430 [240,4 (Г)].
Гнучкі шнури та кріпильні дроти
NEC застосовується лише до електропроводки приміщень, а не до шнурів живлення перелічених приладів, світильників або подовжувачів. Для гнучких шнурів та кріпильних проводів, що не входять до складу приладу або світильника або переліченого подовжувача:
• Захистіть гнучкий шнур OCPD за розміром відповідно до його потужності відповідно до таблиці 400,5 (A) (1) або таблиці 400,5 (A) (2) [240,5].
• Захистіть кріпильні дроти OCPD за розмірами відповідно до їх потужності згідно таблиці 402,5 [240,5].
Захист від замикання на землю
Відповідно до 240.13, сервісне обладнання та ланцюги живильника номінальною потужністю 1000 А або більше, що подаються з 4-провідної, 3-фазної, підключеної до мережі 277/480 В системи, повинні бути захищені від замикань на землю згідно 230,95 [215,10 та 230,95], але ця вимога не застосовується до:
1. Безперервні промислові процеси, де безладне зупинення може спричинити додаткові або підвищені небезпеки.
2. Установки, де вже існує захист обладнання від замикань на землю.
3. Пожежні насоси [695,6 (H)].
Незаземлені провідники
Запобіжник або вимикач повинні бути підключені послідовно до кожного незаземленого провідника [240.15]. Вимикачі повинні автоматично (і вручну) розімкнути всі незаземлені провідники ланцюга. Однак ви можете використовувати окремі однополюсні вимикачі з ідентифікованими рукоятками для:

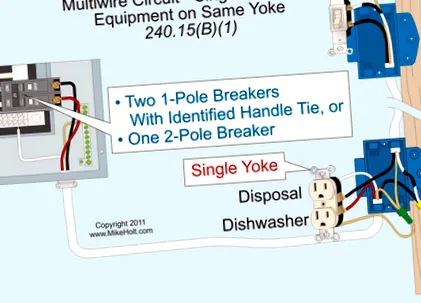

• Багатопровідні відгалужувальні схеми, які живлять лише навантаження від лінії до нейтралі [240.15 (B) (1)] (Рис. 1).
• Відгалужувальні ланцюги, які живлять однофазні навантаження від лінії до лінії (120/240В) [240.15 (В) (2)].
• Розгалужені ланцюги, що подають 3-фазні навантаження від лінії до лінії на системи, що не перевищують 120 В, на землю [240,15 (В) (3)].
Розташування
Встановіть OCPD там, де розгалужена схема або живильні провідники отримують свою потужність [240.21]. Винятками з цієї вимоги є:
