Розуміння типів переходів перемикача передачі
Кроки послідовності передачі

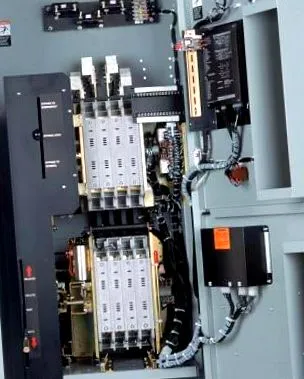

Перемикачі передачі використовуються для швидко і безпечно передавати всю електричну потужність споживається ланцюгом, обладнанням або системами, підключеними до виходу перемикача передачі між цими нормальними та аварійними джерелами живлення.
Вся електрична потужність, споживана ланцюгом, обладнанням або системою, підключеною до виходу перемикача передачі, визначається як навантаження.
Типова послідовність передачі включає наступні етапи:
- Звичайне джерело живлення виходить з ладу.
- Коли потужність генератора або резервного живлення є стабільною і в межах встановлених допусків напруги та частоти, перемикач перемикає електричне навантаження на аварійне джерело живлення. Залежно від потреб та уподобань закладу, передача відбувається або автоматично, або виконується вручну.
- Коли енергопостачання відновлюється, перемикач передачі повертає навантаження від аварійного джерела живлення до звичайного. Знову ж це може статися автоматично або вручну, залежно від тип вимикача і режим його роботи.
Два способи переходу навантажень
Перемикачі передачі можуть переводити навантаження між нормальним та аварійним джерелами живлення двома основними способами:
Конкретні функції, що виконуються даним навантаженням, і важливість цих функцій для безпеки та безпеки відіграють важливу роль у визначенні, який тип переходу необхідний.
Деякі стандартні схеми перемикачів передачі (ліворуч: Передача між 2 джерелами - 1 шина; праворуч: Передача між 2 джерелами - 2 шини, де джерелами зазвичай є 1 трансформатор і 1 генераторна установка, а навантаження розподіляються між критичними та некритичними)
- CL - Критичне навантаження
- NCL - Некритичне навантаження
- ОВД - Автоматичний перемикач передачі
- Q1, Q2 - автоматичні вимикачі
Відкритий перехід
Відкритий перехід - це "Перерва перед тим, як зробити" переказ. Тобто перемикач передачі розриває своє підключення до одного джерела живлення перед тим, як здійснити підключення до іншого. Протягом деякого періоду часу між відключенням та підключенням ні звичайне джерело живлення, ні аварійне джерело не забезпечують електроенергією навантаження нижче за потоком.
Відкритий відстрочений перехід //
При відкритому затримковому переході перемикач передачі робить паузу між відключенням від одного джерела живлення та підключенням до іншого. Ця затримка зазвичай триває або a конкретний, заздалегідь встановлений проміжок часу або, як би довго не було, напруга навантаження опускається нижче заданого рівня.
