Вказівки щодо проектування друкованих плат для джерел живлення - VSE

друкованих

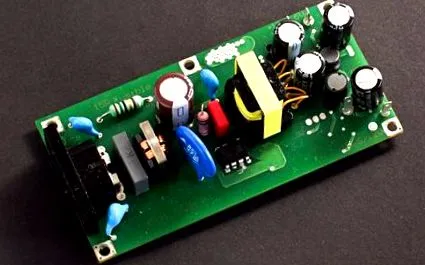

Говорячи про владу, пріоритетом, як правило, є отримання її більше. Будучи підлітками, ми хотіли найпотужніших автомобілів, містам завжди потрібно більше електричної енергії для населення, арміям потрібна більша військова потужність, а космічна гонка розширила межі побудови більш потужних ракет. Друковані плати також потребують більше енергії, але їх пріоритети дещо інші. Мета успішного проектування друкованих плат - забезпечити їй чисту потужність.

Блок живлення, який ви створюєте на своїй конструкції друкованої плати, повинен забезпечувати решту мікросхем чистим безперебійним живленням. Вам потрібно спроектувати блок живлення таким чином, щоб він створював якомога менше шуму, а шум, який він створює, буде ізольований від решти конструкції. Ви також повинні врахувати, як тепло, яке буде створювати джерело живлення, впливатиме на друковану плату, і розробити це відповідно. Нарешті, вам також потрібно зрозуміти, як ваша конструкція вплине на процес виготовлення дошки. Ось декілька рекомендацій щодо проектування друкованих плат, які можуть допомогти.

Міркування щодо проектування друкованих плат для джерела живлення

Яким би не було призначення вашої друкованої плати, їй знадобиться живлення для роботи. Як правило, це досягається за допомогою бортового джерела живлення. Блоки живлення розбиті на дві основні групи відповідно до їх функціонування:

  • Лінійні джерела живлення досить прості та дешеві для проектування на друковану плату. Вони використовуються в системах, де вимоги до потужності нижчі.
  • Навпаки, імпульсні джерела живлення (SMPS) ефективніші, ніж лінійні джерела живлення, але вони також більш складні, і їх шум перемикання може створювати ЕМІ, якщо не дбати про їх конструкцію.

СМПС поділяються далі за видами: ізольовані та неізольовані. Більш високі вхідні напруги вимагають використання ізоляції трансформатора. Існує безліч ізольованих варіацій SMPS, залежно від їх функції та номінальної потужності, включаючи зворотну передачу, вперед, push-pull, напівмост та повний міст. Неізольовані СМПС включають такі типи:
