Вибухові загрози та вибухонебезпечне завантаження

1.9.2 Масштабування вибуху

Зручно масштабувати параметри повітряної вибуху відповідно до розмірного закону масштабування «куб-корінь»

де Z - «масштабована відстань» з одиницями виміру м/кг 1/3, R - відстань (м) від центру заряду вибухової речовини до цілі, а W - вага заряду (кг); W - це, як правило, еквівалент тротилу. Цей закон масштабування вказує, що два заряди з однаковою геометрією в однакових умовах навколишнього середовища, однаковим вибуховим складом та різним розміром (вагою) створюватимуть самоподібні вибухові хвилі, якщо їх масштабовані відстані рівні; відстань R для кожного заряду повинна відповідати рівнянню. 1.13. Масштаб куб-корінь також відомий як масштабування Гопкінсона – Кранца, названий на честь двох незалежних розробників закону.

Бетонні плити надвисокої продуктивності під вибуховим навантаженням

3.2.1.4 Обговорення експериментальних результатів

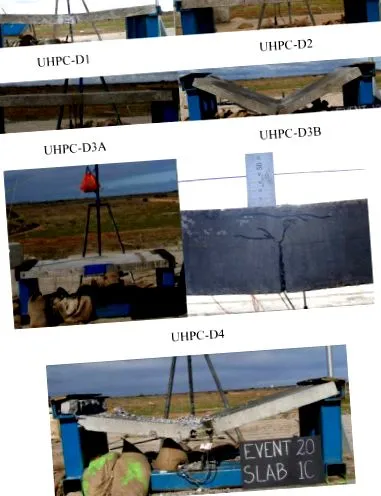

Конспект експериментальних спостережень представлений на рис. 3.5. З порівняння серед UHPC-D3A, UHPC-D3B та UHPC-D4 можна зробити висновок, що структурна реакція сильно залежить від сценаріїв вибуху. Зі зменшенням масштабованої відстані (мається на увазі більший вибух або ближчий діапазон), в цьому експерименті від 3,05 до 0,50 м кг -1/3, а потім до 0,41 м кг -1-3, постійний прогин елементів збільшується, а реакція плити зміщується від діапазону пружності до пластичного діапазону, а потім до руйнування. Еластичний діапазон характеризується відсутністю постійного прогину, де пластичний діапазон демонструє постійний прогин після припинення вибуху. Вважається, що плита вийшла з ладу, коли вона зазнала значних деформацій (UHPC-D3B).

sciencedirect

Рисунок 3.5. Реакції плит після вибуху.

Крім того, із порівняння між UHPC-D1 та UHPC-D3B зазначається, що за тим самим сценарієм вибуху арматура відіграє значну роль у протистоянні загальним структурним пошкодженням. З м’яким зміцненням 300 МПа, що дає межу міцності, UHPC-D3B повністю зруйнувався після вибуху. Завдяки зміцненню в 600 МПа, що дає межу міцності, UHPC-D1 демонструє пластикові пошкодження, але не повний збій. Такий же висновок можна зробити щодо UHPC-D2 зі сталевою арматурою 1750 МПа та UHPC-D4 зі сталевою арматурою 300 МПа. UHPC-D2 перевершив UHPC-D4 майже без пошкоджень, тоді як UHPC-D4 зазнав пластичного згинального пошкодження зі значним відхиленням в середньому прольоті.
