Аналіз принципу імпульсного живлення

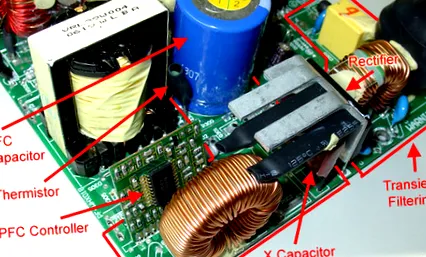

живлення

Теплі підказки: слово в цій статті - близько 4800, а час читання - близько 28 хвилин.

Резюме

В даний час в основному є два типи джерел живлення: лінійне живлення (лінійне) та імпульсне живлення (комутаційне). Ця стаття в основному стосується аналізу принципу імпульсного живлення, такого як лінійне живлення, імпульсне живлення; Ланцюг управління трансформатором та ШІМ; Перехідний фільтр аналіз схем та ін.

Каталоги

VI. Вторинна сторона

II. Комутаційне живлення

6.1 вторинна сторона (1)

III.Активна схема PFC

6.2 Вторинна сторона (2)

VII.Графічне імпульсне джерело живлення

V. Трансформатор і схема управління ШІМ

VIII.Аналіз ланцюга перехідних фільтрів

Вступ

І.Лінійна сила

В даний час в основному є два типи джерел живлення: лінійне живлення (лінійне) та імпульсне живлення (комутаційне). Принцип лінійного живлення полягає в перетворенні мережі 127 В або 220 В у низьку напругу через трансформатор, скажімо, 12 В, а перетворена низька напруга залишається змінною. Потім випрямляють через серію діодів і перетворюють низьковольтний змінний струм на пульсуючу (з 3 на малюнках 1 і 2). Наступним кроком є ​​фільтрування пульсуючої напруги разом з конденсаторами, а потім перетворення відфільтрованого низьковольтного змінного струму в постійний і 2 з 4) В цей час отриманий низьковольтний постійний струм все ще недостатньо чистий, будуть деякі коливання (такі коливання напруги - це те, про що ми часто говоримо, що пульсація), тому вам також потрібно стабілізувати діод або схему випрямляча напруги, щоб виправити. Нарешті, ми можемо отримати чистий низьковольтний вихід постійного струму (з 5 на малюнках 1 і 2)

Рисунок 1: Стандартна лінійна конструкція джерела живлення

Рисунок 2: Форма сигналу лінійного живлення

Хоча лінійні джерела живлення добре підходять для живлення малопотужних пристроїв, таких як бездротові телефони, ігрових консолей, таких як PlayStation/Wii/Xbox тощо. Лінійні джерела живлення можуть вимагати енергії для потужних пристроїв.

Для лінійного джерела живлення його внутрішня ємність і розмір трансформатора обернено пропорційні частоті мережі змінного струму: тобто, чим нижча вхідна частота мережі, тим більше буде потрібно лінійне джерело живлення для конденсаторів і трансформаторів, і віце навпаки. Через поточну частоту змінного струму 60 Гц (у деяких країнах 50 Гц), що є відносно низькою частотою, трансформатори та конденсатори, як правило, відносно високі. Крім того, стрибок напруги змінного струму, тим більше лінійна головка силового трансформатора.

Ми бачимо, що будувати лінійний блок живлення для персонального ПК було б божевільним кроком через його розміри та вагу. Таким чином, користувачі персональних ПК не підходять для лінійного живлення.

II. Комутаційне живлення

Імпульсний блок живлення може бути хорошим рішенням цієї проблеми за допомогою високочастотного режиму комутації. Для високочастотних імпульсних джерел живлення змінна напруга змінного струму може бути підвищена перед входом у трансформатор (зазвичай 50-60 кГц перед підвищенням). Зі збільшенням вхідної потужності головка компонентів, таких як трансформатори та конденсатори, не повинна бути такою великою, як лінійні джерела живлення. Це високочастотне імпульсне джерело живлення - це саме те, що вимагає наш персональний ПК та таке обладнання, як відеомагнітофони. Слід зазначити, що те, що ми часто називаємо `` імпульсним джерелом живлення '', насправді є абревіатурою для `` імпульсного джерела живлення з високою частотою '' і не має нічого спільного з вимкненим та ввімкненим самим джерелом живлення.
