Arduino UNO це найкраща дошка для початку роботи з електронікою та кодуванням. Якщо це ваш перший досвід роботи з платформою, UNO - це найміцніша дошка, з якою ви можете почати грати. UNO - це найбільш використовувана та документально підтверджена рада всієї родини Arduino.

  • Огляд
  • Технічні характеристики
  • Документація
  • FAQ

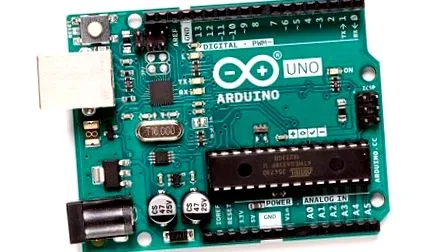

  • Arduino Uno - це плата мікроконтролера на базі ATmega328P (таблиця даних). Він має 14 цифрових входів/виходів (з яких 6 можна використовувати як ШІМ-виходи), 6 аналогових входів, керамічний резонатор 16 МГц (CSTCE16M0V53-R0), USB-з'єднання, гніздо живлення, заголовк ICSP і кнопку скидання . Він містить усе необхідне для підтримки мікроконтролера; просто підключіть його до комп’ютера за допомогою кабелю USB або підключіть до адаптера змінного/постійного струму або акумулятора, щоб розпочати роботу. Ви можете повозитися з вашим Uno, не турбуючись надто про те, що зробите щось неправильно, в гіршому випадку ви можете замінити чіп за кілька доларів і почніть спочатку.

    "Uno" означає італійську мову та був обраний на ознаменування випуску Arduino Software (IDE) 1.0. Плата Uno та версія 1.0 Arduino Software (IDE) були еталонними версіями Arduino, які тепер перейшли до нових версій. Плата Uno - перша в серії USB-плат Arduino та еталонна модель для платформи Arduino; для широкого списку поточних, минулих або застарілих плат див. індекс дощок Arduino.

    Пов’язані дошки

    Якщо вас цікавлять дошки з подібними функціональними можливостями, на Arduino ви можете знайти:

    • Arduino Uno Rev3 SMD
    • Arduino Uno WiFi Rev2

    Починаємо

    Сторінка «Початок роботи з Arduino Uno» містить всю інформацію, необхідну для налаштування вашої плати, використання програмного забезпечення Arduino (IDE) та початку роботи з кодуванням та електронікою.

    У розділі "Підручники" ви можете знайти приклади з бібліотек та вбудовані ескізи, а також іншу корисну інформацію для розширення ваших знань про апаратне та програмне забезпечення Arduino.

    Знайдіть натхнення для своїх проектів Uno у нашій навчальній платформі Project Hub.

    Потрібна допомога?

    Перевірте Arduino Forum на питання щодо мови Arduino або як створювати власні проекти за допомогою Arduino. Вам потрібна допомога з вашою дошкою, будь ласка, зв’яжіться з офіційною службою підтримки користувачів Arduino, як це пояснено на нашій сторінці зв’язку з нами.

    Гарантія

    Тут ви можете знайти інформацію про гарантію вашої плати.

    Мікроконтролер ATmega328P
    Робоча напруга 5 В
    Вхідна напруга (рекомендується) 7-12В
    Вхідна напруга (межа) 6-20В
    Цифрові штифти вводу-виводу 14 (з яких 6 забезпечують вихід ШІМ)
    ШІМ-цифрові виводи вводу-виводу 6
    Аналогові вхідні штифти 6
    Струм постійного струму на контакт I/O 20 мА
    Струм постійного струму для контакту 3,3 В 50 мА
    Флеш-пам'ять 32 КБ (ATmega328P), з яких 0,5 КБ використовується завантажувачем
    SRAM 2 КБ (ATmega328P)
    EEPROM 1 КБ (ATmega328P)
    Тактова частота 16 МГц
    LED_BUILTIN 13
    Довжина 68,6 мм
    Ширина 53,4 мм
    Вага 25 г.

    ЗБГ: Схеми

    Arduino Uno - це апаратне забезпечення з відкритим кодом! Ви можете створити власну дошку, використовуючи такі файли:

    Діаграма розтискання

    Завантажте повну схему розписування у форматі PDF тут.

    Інтерактивний переглядач дошки

    Програмування

    Arduino Uno можна програмувати за допомогою (Arduino Software (IDE)). Виберіть "Arduino Uno в меню" Інструменти ">" Дошка "(відповідно до мікроконтролера на вашій платі). Детальніше див.

    ATmega328 на Arduino Uno постачається із запрограмованим завантажувачем, який дозволяє завантажувати на нього новий код без використання зовнішнього програмного забезпечення. Він взаємодіє за допомогою оригінального протоколу STK500 (посилання, файли заголовка C).

    Ви також можете обійти завантажувач і запрограмувати мікроконтролер через заголовок ICSP (In-Circuit Serial Programming) за допомогою Arduino ISP або подібного; докладніше див. у цих інструкціях.

    Вихідний код прошивки ATmega16U2 (або 8U2 на платах rev1 та rev2) доступний у сховищі Arduino. ATmega16U2/8U2 завантажується завантажувачем DFU, який може бути активований:

    • На платах Rev1: підключіть припойну перемичку на тильній стороні плати (біля карти Італії), а потім перегляньте 8U2.
    • На платах Rev2 або пізніших версій: є резистор, який витягує лінію HUB 8U2/16U2 на землю, що полегшує перехід у режим DFU.

    Потім ви можете використовувати програмне забезпечення FLIP FLIP (Windows) або програміст DFU (Mac OS X та Linux) для завантаження нової прошивки. Або ви можете використовувати заголовок ISP із зовнішнім програмістом (перезапис завантажувача DFU). Для отримання додаткової інформації див. Цей підручник, внесений користувачем.

    Попередження

    Arduino Uno має перезавантажуваний поліфіз запобіжник, який захищає USB-порти комп'ютера від коротких замикань та перевантаження. Хоча більшість комп’ютерів забезпечують власний внутрішній захист, запобіжник забезпечує додатковий рівень захисту. Якщо до порту USB подається більше 500 мА, запобіжник автоматично розриває з'єднання, доки не буде усунено коротке заряджання або перевантаження.
