Фотоелектричні рудорфіти Свинцеві галогеніди без свинцю, альтернатива гібридним галогенідам свинцю
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
Національний інститут передових промислових наук і технологій, Хігасі 1-1-1, AIST Central 2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
Кафедра прикладної молекулярної хімії, Університет Ніхон, Ізумі-чо 1-2-1, Нарашино, Чіба, 275-8575 Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
Національний інститут передових промислових наук і технологій, Хігасі 1-1-1, AIST Central 2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
Національний інститут передових промислових наук і технологій, Хігасі 1-1-1, AIST Central 2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
Кафедра прикладної молекулярної хімії, Університет Ніхон, Ізумі-чо 1-2-1, Нарашино, Чіба, 275-8575 Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
Національний інститут передових промислових наук і технологій, Хігасі 1-1-1, AIST Central 2, Цукуба, Ібаракі, 305-8565, Японія
База оцінки та досліджень хімічних матеріалів (CEREBA), Хігасі 1-1-1, AIST Central 5-2, Цукуба, Ібаракі, 305-8565, Японія
Анотація

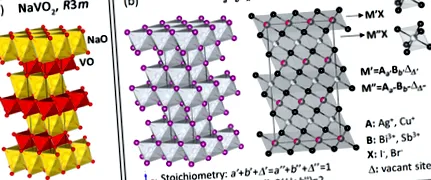

Кристалічні структури прототипу NaVO2 оксиду (а) та АaBXх галогенідні рудорфіти (b).
Рудорфіти Ag – Bi – I та Cu – Bi – I досліджувались кілька десятиліть тому як потенційні іонні провідники, хоча вони продемонстрували досить низьку іонну провідність Ag і Cu навіть при підвищених температурах. Повідомлялося, що енергія активації міграції Ag в рудорфіті AgBiI4 дорівнює 0,4 еВ, 21, що аналогічно енергії активації міграції йоду 0,44 еВ у перовскіті CH3NH3PbI3. Кілька опублікованих псевдобінарних фазових діаграм AgI – BiI3 демонструють значну розбіжність у повідомленій сполуці стехіометрії та природі їх фазових переходів при плавленні. Фуркруа та ін. 22 повідомили про дві потрійні сполуки: Ag2BiI5 та AgBi2I7, які обидва неплавно розплавляються. На відміну від них, Дзеранова та ін. 23 повідомляли про два конгруентно плавляться сполуки Ag3BiI6 та AgBiI4. Також, Oldag та ін. 21 продемонстрував утворення монокристалів Ag3BiI6 та AgBiI4 сольвотермічним методом. Пізніше Машадейва та ін. 24 повідомляли про конгруентне плавлення Ag2BiI5 та несумісне плавлення сполук AgBi2I7. Що стосується системи Cu – Bi – I, Fourcroy та ін. 25 повідомлялося про утворення двох несумісних таючих сполук Cu2BiI5 та CuBiI4.
