Який принцип роботи цього джерела живлення Електротехнічна біржа стеків
Я придбав цей блок живлення від Amazon, він описується як 5 Вольт постійного струму 60 ампер. Я зміг відрегулювати вихідну потужність, щоб він виробляв 5 вольт на своїх терміналах.
Ось посилання на те, звідки я його придбав:

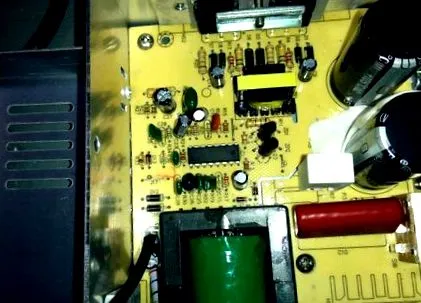

Внутрішньо він складається з джерела живлення, побудованого навколо TL494. Дизайн здається типовим, але я не впевнений, як це працює. Здається, є два комутаційні компоненти з маркуванням SPYM309. Я не можу зрозуміти, що це. Я очікував, що вони будуть рухатися з якимось сигналом на 180 градусів, що не відповідають фазі один з одним, але навіть використовуючи обидва зонди, я не міг знайти такого.
Інша незвичайна річ - електролітичні конденсатори на виході розраховані на 25 вольт. Більші компоненти, прикріплені до корпусу зліва, - це лише дві пари випрямлячів, підключених до повного мосту.
Я знаю, що TL494 внутрішньо - це два підсилювачі помилок та деякі інші компоненти. Я досліджував усередині джерела живлення і врешті-решт відмовився від спроби з'ясувати, що для чого робить. Я навіть не зміг знайти + 5 В від внутрішнього контрольного регулятора на TL494. Я додав один поворот магнітопроводу 22 AWG до більшого трансформатора і знайшов цю дику форму хвилі. Це використовує навантаження 2 Ом. Зверніть увагу, що у мене випадково тут виявилося 10x, але зонд фактично встановлений на 1x
Здається, вихідна форма сигналу просто "блукає" приблизно 65% часу, але решта 50% витрачається на щось квадратне хвилясте.
Наступним тестом було те саме, але з навантаженням 0,4 Ом. Налаштування прицілу було 1x, як і зонди в цьому захопі
Форма вихідного сигналу досить сильно очищається при більшому навантаженні. Цікаво, що він все ще витрачає близько 1/2 свого часу близько 0 вольт.
У мене є кілька запитань щодо цього джерела живлення
- Що робить менший трансформатор?
- Які два компоненти перемикання?
- Чи варто очікувати, що я знайду два компоненти перемикання у конфігурації push-pull?
Будемо вдячні за будь-які інші пропозиції щодо більш цікавих речей, які можна виміряти відповідно до мого обсягу!
