Кроки для видалення та заміни роз’єму постійного струму, припаяного до материнської плати; Всередині мого ноутбука

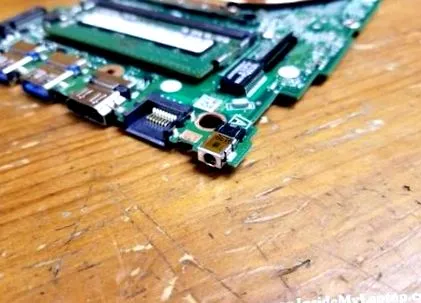

Паяні гнізда постійного струму дуже поширені в наші дні. Велика кількість материнських плат для ноутбуків мають вбудовані роз'єми постійного струму, і це не дуже зручно для ремонту.
У цій публікації я пояснюю кроки, які я проходжу в процесі видалення та заміни звичайного гнізда постійного струму, припаяного до звичайної материнської плати ноутбука. Повний опис обладнання та витратних матеріалів, показаних у цьому посібнику, доступний тут.
Заміна припаяного гнізда постійного струму може стати справжньою проблемою, якщо ви намагаєтесь використовувати дешевий паяльник. Вони просто недостатньо гарячі, щоб ефективно розплавити безсвинцевий припій, що використовується в сучасних друкованих платах. Я випробував кілька станцій потужністю 35-60 Вт, і вони просто не працюють добре.
Ось моя поточна установка, яка дуже добре працює для моїх цілей. Паяльна станція Hakko FX951 75 Вт та паяльна станція гарячого повітря Hakko FR-810B. Не дешево, але варто. Я б не рекомендував менше 70 Вт праски для заміни припаяних домкратів постійного струму.
Вивчіть новий гніздо постійного струму
Отримавши новий змінний роз'єм постійного струму, порівняйте його поряд із оригінальним. Переконайтеся, що він правильного розміру та виглядає однаково.
Крім того, непогано підключити адаптер змінного струму до нового гнізда постійного струму, щоб переконатися, що він щільно прилягає. Деякі гнізда постійного струму зовні виглядають однаково, але мають різний внутрішній діаметр.
Чотири способи зняти припаяний роз'єм постійного струму
Видалення старого гнізда постійного струму з материнської плати - це найскладніше в усьому процесі. Звичайний роз'єм постійного струму для ноутбука має кілька ніжок, припаяних до материнської плати. Ваша мета - повністю видалити старий припій, щоб звільнити несправний/пошкоджений гніздо постійного струму.
Існує чотири різні способи вилучення старого гнізда постійного струму з материнської плати, і всі вони потребують певної практики.
1. Розпаяний гніт
Перший спосіб - використання розпаювального гніту - плетеного мідного дроту, що дозволяє видалити припій з покриття через кріпильні отвори на материнській платі. Просто притисніть оплетку до паяного з'єднання за допомогою попередньо розігрітого наконечника паяльника. Коли припій тане, він впадає в косу. Може знадобитися кілька спроб повністю спорожнити покриття через кріпильний отвір
Я зазвичай тримаю паяльну станцію на 840°F (450 ° C). Деякі люди можуть сказати, що це занадто жарко, але це моя особиста перевага.
Перш ніж використовувати гніздо для розпаювання, я настійно рекомендую вам попередньо розігріти паяні шви та додати трохи свіжого свинцевого припою, щоб краще текти.
