Оцінювальна комісія на півмосту GaN потужністю 400 і 800 Вт - нові промислові продукти
Panasonic Semiconductor Solutions Co. Ltd. тепер пропонує PGA26E07BA-SWEVB008 (800 Вт) і PGA26E19BA-SWEVB008 (400 Вт) оціночні плати на півмосту (із виділеним драйвером X-GaN + загальний ізолятор) для оцінки продуктивності силових транзисторів Panasonic X-GaN.

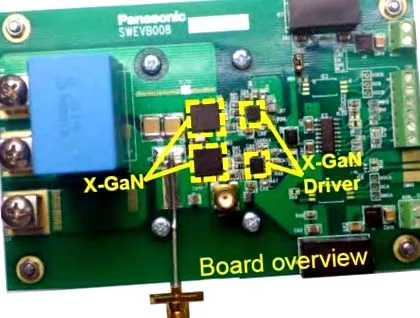

PGA26ExxBA-SWEVB008 - це плата оцінки напівмоста для вимірювання комутаційних характеристик силового транзистора GaN, яка може бути легко налаштована на будь-яку топологію напівмоста для оцінки джерела живлення.
Ключові пристрої в цих платах оцінки включають: X-GaN 70 мОм - PGA26E07BA (600В/26А); X-GaN 190 мОм - PGA26E19BA (600В/13А); Драйвер X-GaN - AN34092B; та ізолятор - Кремнієві лабораторії Si8275. AN34092B - це одноканальний високошвидкісний драйвер затвора, спеціалізований для керування силовим транзистором GaN (GaN-Tr).
Ізолятори Si827x призначені для керування силовими вимикачами, що використовуються в широкому спектрі джерел живлення, інвертора та керування двигуном. Драйвери ізольованих затворів Si827x використовують власну технологію ізоляції кремнію фірми Silicon Laboratories, що підтримує витримувальну напругу до 2,5 кВРМ відповідно до UL1577 та VDE0884.
Ця технологія забезпечує провідну в галузі загальномодового перехідного імунітету (CMTI), жорсткі терміни вимірювання, зменшені коливання в залежності від температури та віку, кращий збіг частин до частини та надзвичайно високу надійність.
Він також пропонує унікальні функції, такі як окремі витягуючі/вниз виходи, відключення драйвера на несправності UVLO і точне програмування мертвого часу. Серія Si827x пропонує більш тривалий термін служби та значно вищу надійність порівняно з опто-з'єднаними драйверами воріт.
Драйвери Si827x використовують запатентовану технологію ізоляції кремнію фірми Silicon Labs, яка забезпечує витримувальну напругу до 2,5 кВРМ на UL1577 і швидкий час поширення 60 нс.
