Отримати хороше паяльне обладнання так само важливо, як і придбати хороші навички пайки. Інструменти, які зазвичай вам потрібні для виконання основних робіт з пайки:
- Паяльник/Паяльна станція
- Припій
- Потік
- Розпаяйте гніт/припой

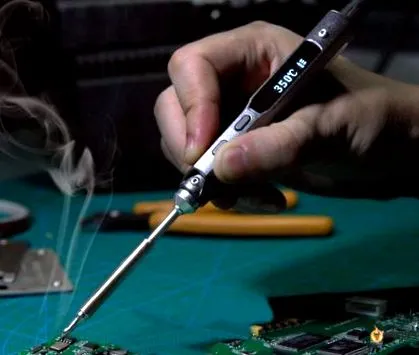

Хороший паяльник полегшує пайку. При виборі паяльника потрібно враховувати:
- Чи регулюється температура праски?
- Який діапазон температур?
- Номінальна потужність
Регульований контроль температури дозволяє краще справлятися з роботами різної природи. Для делікатного пайки, як робота на невеликих мідних накладках на контролері польоту, можливо, ви захочете знизити помірний рівень, щоб уникнути пошкодження плати. При пайці дротів великого калібру або PDB вам знадобиться більш висока температура, щоб швидше нагріти великий обсяг металу.
Діапазон температур від 300 ° C до 400 ° C є важливим для нашого застосування.
Потужність паяльника зазвичай вказує на те, скільки тепла воно здатне видавати. Праски з більшою потужністю, як правило, краще піддаються паянню, оскільки вони здатні швидше нагрівати метал без зайвого перепаду температури.
Паяльник може бути оснащений наконечниками різної форми та розміру. Гострі наконечники, як правило, краще для точної пайки, тоді як більші, більш широкі наконечники краще справляються з великими швами, оскільки тепло може передаватися суглобу більш ефективно. Я особисто просто використовую гостру підказку для всього, що пов’язано зі створенням та ремонтом безпілотників.
Існують різні типи припоїв, які утворені з різних сплавів та елементів, кожен тип дає різний результат і призначений для різних цілей. Для любителів електроніки загалом ми настійно рекомендуємо серцевина каніфолі 63/37.
Якщо вам не вдається взяти на руки 63/37, 60/40 (60% олова та 40% свинцю) також непогані.
Навіщо використовувати припій 63/37?
Коли припій нагріється і повністю розплавиться, знадобиться деякий час, щоб він знову повернувся до твердого стану, якщо ми видалимо праску. Ми називаємо цей період пластична фаза.
Ви можете створити погані паяльні з'єднання, якщо випадково перемістите дроти або деталі під час пластикової фази. Якщо говорити з досвіду, це може траплятися часто, оскільки ми зазвичай тримаємо дроти за пальці під час пайки.
Припій 63/37 має найкоротшу пластикову фазу порівняно з 60/40 і не містить свинцю, а це означає, що він дуже швидко стає твердим після видалення праски, тому корисний 63/37. Це також допоможе поліпшити якість пайки, особливо якщо ваші навички пайки не є досконалими.
Насправді немає жодних мінусів до 63/37 порівняно з 60/40, за винятком того, що він трохи дорожчий, але різниця в ціні настільки мала, що вона незначна.
Я також рекомендую використовувати для нашого додатку припій каніфолевого ядра над чистим ядром, з ним просто простіше працювати. Особливо для дротів великого калібру, які не мають олово, флюс надзвичайно допомагає в окисленні.
Відмінності між “Каніфольним ядром”, “Чистим” та “Не чистим”
Сердечник каніфолі має більше потоку, ніж чисте ядро в припої, і це краще для застосувань, де окислення відбувається погано.
Недоліком сердечника каніфолі є те, що він може залишити на паяних швах трохи брудного залишку коричневого кольору через велику кількість потоку. Але ви все ще можете вручну очистити та видалити залишки спиртом.
З іншого боку, чиста серцевина дасть вам набагато чистіший результат відразу після пайки.
Однак залишок не є електропровідним і не впливає на продуктивність пайки, тому немає про що турбуватися, і ви можете просто залишити його там.
Ніякої чистоти подібний до каніфольного сердечника, і це в основному означає, що залишок слід залишити на паяному з'єднанні.
Припій може бути різного діаметру: переважно паяний дріт меншого діаметру, що дозволяє більш точно контролювати потік припою.
Флюс - це сполука на основі кислоти або каніфолі, яка бере участь у процесі пайки. Це допомагає очистити припой, коли він розігрівається навколо пайки при нагріванні.
Коли метал нагрівається, на поверхні накопичується окислення, яке запобігає передачі тепла паяному з'єднанню. Ви можете виявити, що припій відмовляється текти і прилипає до стику і просто піднімається.
Флюс може допомогти видалити та запобігти окисленню і робить паяний шар стиком легше, ніж було б без флюсу.
Падіння трохи флюсу на металеву поверхню перед пайкою може зробити це набагато простішим, особливо перед попереднім лудінням проводів.
Якщо у вас тьмяний і сірий паяний з’єднання, це, як правило, спричиняється повним згорянням потоку. Ви можете це легко виправити, додавши трохи більше потоку в суглоб.
Ці інструменти призначені для видалення припою з друкованої плати або проводів. Можливо, вам не доведеться використовувати це так часто, як інші інструменти, згадані до цього часу, але зручно мати їх поруч.
Відпаяний гніт діє як губка, яка поглинає розплавлений припій, тоді як припой присоски використовує невеликий повітряний вакуум для всмоктування припою з нагрітого з'єднання.
Коли ваш залізний наконечник починає виглядати нудно і збирати брудні чорні речі, ви знаєте, що вам потрібна чистка наконечника. Чищення наконечника паяльника видаляє домішки та залишки та забезпечує найкращий можливий результат. Очищений залізний наконечник повинен виглядати блискучим.
