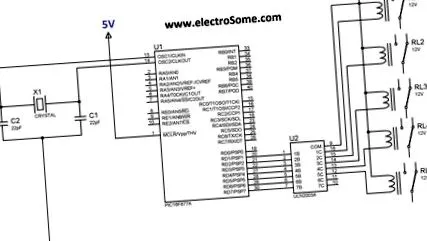

Мені потрібно реалізувати плату реле друкованої плати, керовану MCU (arduino micro на першій стадії) та ULN2003, як, наприклад, на прикладеному малюнку, який я знайшов в Інтернеті з деякими іншими компонентами.
Я хотів би зрозуміти, якщо мені потрібна окрема лінія живлення для живлення реле ULN2003 +.
З точки зору необхідного струму, також із реле типу 5 В я повинен бути безпечним, оскільки ULN2003 може подавати до 500 мА (одиничний вихід), а загальна таблиця реле 5 В вказує номінальний струм, необхідний для перемикання приблизно на 80-100 мА. Реле 12 В вимагає 30-40 мА для перемикання.
Отже, чому в цьому промисловому застосуванні вони використовують 12В для управління реле?
Я хотів би знати, чи потрібно їм ізолювати блок живлення MCU, щоб уникнути деяких сплесків/шуму, що генеруються від вмикання/вимикання котушки, які можуть скинути MCU (хоча для уникнення цього вони використовують зворотний діод). Або їм потрібно зменшити струм для керування реле, щоб відповідати їх дискретному драйверу транзистора (реле 12 В потребує менше струму, ніж тип 5 В)?
Якщо ви пропонуєте розділити блок живлення, чи не міг би я використовувати дві окремі (з двома регуляторами) лінії напруги 5 В замість 5 В + 12 В? І в цьому випадку я міг би підключити дві основи двох ліній електропередач на друкованій платі?
