Розділені ланцюги - екстремальні інструкції

Як випливає з назви, роз'єм з роздільною ланцюгом має різне джерело живлення для кожної розетки. Ви можете визначити роз'єм з роздільною ланцюгом, оскільки на гарячій стороні буде зіпсована з'єднувальна пластина, а різні гарячі дроти підключаються до кожної гарячої клеми.

Стій!

Завжди відключайте живлення схем, над якими ви працюєте, і пам’ятайте, що у випадку з деякими розетками з двома ланцюгами є дві схеми. Перевірте на місці проекту до і після зняття кришки, щоб переконатися, що живлення вимкнено.

екстремальні

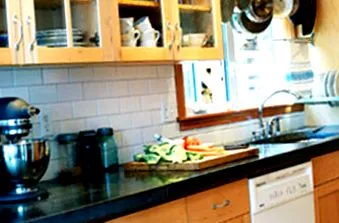

У деяких регіонах роздільний контур на кухні вимагається кодом. Фото надано Томасом Дж. Сторі

Де і коли їх використовувати

Це вдале розташування для серії посудин над робочим столом, де ви можете підключити два важкі інструменти або прилади до однієї посудини. Оскільки ці штекери знаходяться в різних ланцюгах, вони не спричинять перевантаження ланцюга. Деякі місцеві кодекси вимагають цього розташування (а не розеток GFCI) для розеток над кухонною стільницею.

Ще однією причиною проводки розетки таким чином є те, що одна розетка завжди увімкнена, а інша управляється вимикачем. Наприклад, у спальні без верхнього освітлення це дозволяє вмикати та вимикати лампу за допомогою настінного вимикача, а іншу розетку використовувати як більш типову постійну розетку будинку.
