Розпіновка та роз’єми джерела живлення ATX
Комп’ютерні блоки живлення (БП) подають живлення до апаратного забезпечення ПК за допомогою ряду кабелів із роз’ємами. Їх загальні специфікації для різних настільних систем визначені в керівництві Intel по дизайну, які періодично переглядаються. Останній їх стандарт - Керівництво з проектування БП, редакція 1.3, випущений у квітні 2013 року. Цей документ поєднує вимоги до ATX12V v2.4 та його п’ять варіантів. Зауважте, що деякі виробники торгових марок не дотримувались вказівок Intel і використовували нестандартні розпіновки. Також див. Інформацію про новий стандарт ATX12VO.

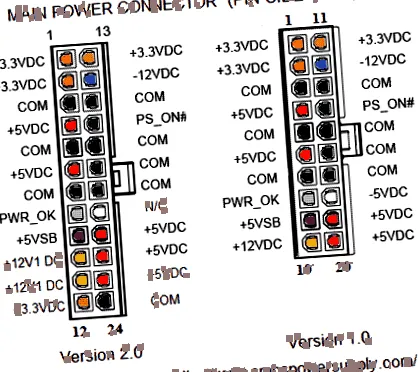

Стандартні джерела живлення ATX, як правило, мають головний роз'єм живлення P1, додаткові роз'єми на 12 В, а також периферійний пристрій, дискеті, послідовні роз'єми ATA та PCI Express®, про що ми розповімо на цій сторінці. Основи роботи блоку живлення SMPS див. У нашому посібнику з живлення. Оригінальні системи ATX мали 20-контактний основний роз'єм P1. Коли була представлена шина PCI Express®, карткам PCIe потрібно було додатково до 75 Вт. Щоб забезпечити додаткову потужність, стару частину замінили новою 24-контактним P1. Відповідно, різні блоки живлення типу ATX можуть використовувати різну кількість дротів живлення: див. Схему розпису справа. Кольори на цій таблиці представляють рекомендовані кольори проводів у кабелях БП. Ці схеми відображають вигляд спереду. Кольори показані тут лише для довідки (ви не побачите їх спереду).
P1 використовує Molex Housing Mini-Fit Jr. P/N # 39-01-2240 (старий номер деталі - 5557-24R), контакти: 44476-1112. З'єднувальний заголовок материнської плати - Molex 44206-0007. Старе гніздо було 39-01-2200, а сполучний колонтитул - 39-29-9202. Люди часто хочуть знати, що робити, якщо є невідповідність. Ну, за певних умов новий блок живлення все ще можна використовувати зі старим ПК і навпаки - див. Наш посібник із підключення 20-контактного блоку живлення до 24-контактної материнської плати.
