Розпіновки джерел живлення - ATX, Dell, Power Mac

Різні зміни специфікацій ATX вимагають різних роз'ємів живлення. Гірше те, що деякі комп'ютерні марки (наприклад, HP, Dell, Apple) використовують на своїх материнських платах стандартні заголовки ATX із запатентованими нестандартними виводами. Думаю, вони не хочуть, щоб ви використовували недорогий загальний блок живлення як заміну їх оригінальним. Звичайно, в деяких випадках неправильний блок живлення механічно не вписується в корпус. Однак у багатьох випадках це відбувається, і ви можете смажити материнську плату, якщо підключити загальний блок живлення ATX до фірмової плати і навпаки. Тут ви знайдете інформацію про головний роз'єм живлення P1 як ATX, так і деяких фірмових ПК, що допоможе визначити правильний запасний блок живлення. Також дивіться виходи роз'ємів, зазначені в новому однорельсовому стандарті ATX12VO.

З'єднувачі ATX та ATX12V

Коли був розроблений форм-фактор ATX, він спочатку використовував 20-контактний дворядковий P1 з 6А/контактним рейтингом. Щодо старого стилю AT, він мав три нові рейки: + 3.3V, + 5VSB та PS_ON # лінія для дистанційного УВІМК. Пізніше Intel® представив так званий ATX12V, який відрізнявся додатковим роз'ємом 2x2 + 12V (інформацію про допоміжні кабелі ви можете знайти тут).

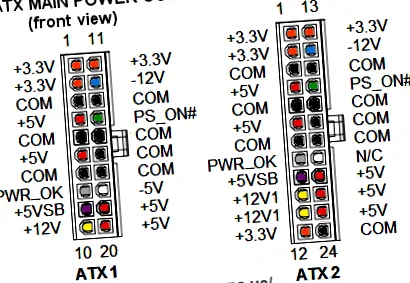

У редакції 2.0 специфікації блоку живлення ATX P1 змінено на 24-контактну деталь для більшої потужності. Позначення вихідних 20 сигналів залишаються незмінними для зворотної сумісності (див. Схему розпису роз'єму живлення ATX праворуч, а також наш посібник із взаємозамінності між версіями ATX). Специфікація rev.2.0 також вимагала окремого обмеження струму на роз'ємі 2x2, який називався + 12V2. Насправді, наскільки мені відомо, більшість виробників проігнорували цю вимогу і підключили лінії + 12V1 і + 12V2 до одного фізичного виходу із комбінованим захистом від перевантаження по струму. Очевидно визнаючи цей факт, керівництво Intel з проектування джерела живлення, версія 1.2, зробило цю вимогу рекомендованою, а не обов'язковою. Зверніть увагу, що номери редакцій напрямних та джерел живлення не збігаються. Наприклад, в останньому комбінованому посібнику PSU rev.1.31 вказано ATX 2.4. Також зверніть увагу, що тут і скрізь на цій сторінці ми пропонуємо вигляд спереду, тобто вигляд з боку штифта, а не з боку дроту. Кольори показані лише для довідки. Деякі виробники відволікаються від рекомендованих проводів, тому не надто довіряйте кольорам.
