Трансформаторні перетворювачі ACDC Джерела живлення Система навчання Adafruit

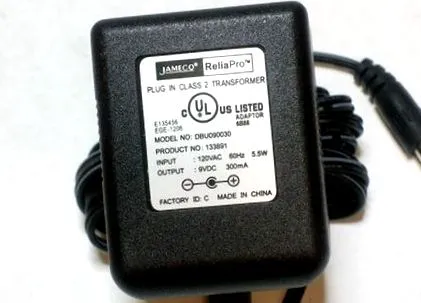

Ці хлопці є скрізь - всілякі номінали напруги та струму. Вони доступні для продажу в будь-якому магазині, але є кілька важливих речей, на які слід стежити! Одне з них полягає в тому, що вихідна напруга не буде 9В (наприклад) з коробки, що номінальна напруга - це лише мінімальна вихідна напруга для поточного номіналу (наприклад, 200 мА). А також, на виході буде багато пульсацій!
Перш ніж поговорити саме про цих хлопців, давайте повернемося у минуле, коли інженерам доводилося будувати свої блоки живлення голими руками!
а друга половина виводить 12 В змінного струму ("вторинна" "низька сторона"). Трансформатор функціонував двома способами: один приймав небезпечну високу напругу і перетворений це до набагато безпечнішої низької напруги, другеізольовані двох сторін. Це зробило це ще безпечнішим, оскільки гаряча лінія не могла з’явитися у вашій електроніці та, можливо, вразити вас струмом.
Ми будемо використовувати схематичний символ для позначення трансформатора, його дві котушки всередині яких витягнуті; схематичний символ матиме однакову кількість котушок з обох боків, тому використовуйте здоровий глузд та будь-які схематичні індикатори, щоб допомогти вам зрозуміти, який саме первинний, а який вторинний!
Те, що ми маємо зараз, насправді не є змінним, а насправді не постійним, це ця кускова хвиля. Хороша новина полягає в тому, що зараз це лише позитивна напруга, а це означає, що безпечно розміщувати на ньому конденсатор.
Це конденсатор 2200 мкФ (0,0022 Фарада), на одній ніжці є знаки (-) поруч, це негативна сторона. Інша сторона позитивна, і ніколи не повинно бути напруги на так, щоб мінусовий штифт був "вищим", ніж позитивний штифт, інакше він піде POOF!
Оскільки напруга дуже нерівномірна (великі брижі), нам потрібен справді великий конденсатор електролітичного типу. Як великий? Ну, за цим стоїть багато математики, про яку ви можете прочитати, але груба формула, яку ви хочете пам’ятати:
Пульсаційна напруга = Потужність струму/((Частота пульсацій) * (Розмір конденсатора))
або написаний іншим способом
Розмір конденсатора = Потужність струму/((Частота пульсацій) * (Напруга пульсацій))
Для напівхвильового випрямляча (одного діода) частота становить 60 Гц (або 50 Гц у Європі). Поточний тираж - це скільки поточного буде потрібно вашому проекту, максимум. Напруга пульсацій - це те, скільки брижі буде на виході, з яким ви готові жити, а розмір конденсатора у Фараді.
Отже, скажімо, у нас струм струму 50 мА і максимальна напруга пульсацій 10 мВ, з яким ми готові жити. Для напівхвильового випрямляча конденсатор повинен бути принаймні = 0,05/(60 * 0,01) = 0,085 Фарад = 85000 мкФ! Це масивний і дорогий конденсатор. З цієї причини рідко можна спостерігати напруги пульсацій до 10 мВ. Найчастіше бачити, можливо, 100 мВ пульсацій, а потім деякі інші методи зменшення пульсації, такі як лінійний чіп регулятора.
