У хобі аматорського радіо можна багато чому навчитися, але одним із перших міркувань має стати те, як безпечно живити обладнання. Несправність у підключенні джерела живлення може завдати непоправної шкоди новому радіо, тому кілька хвилин читання цієї статті може заощадити вам багато розчарувань (і грошей!).
Аматорське радіообладнання, як правило, позначається як таке, що вимагає напруги 13,8 В постійного струму. Це значення походить від того, що це приблизно типова напруга на клем свіжозарядженого свинцево-кислотного акумулятора, і, отже, припускає, що обладнання буде безпечно працювати в транспортному засобі.
Насправді на більшості любительського обладнання крім номінальної напруги нанесено цифру допуску, і це зазвичай дається як 13,8 +/- 15%, що означає, що безпечно працювати при будь-якій напрузі між 13,8 менше 15% (12 В) і 13,8 плюс 15% (15,87 В).
Для кращої роботи та безпеки ви повинні прагнути використовувати блок живлення напругою, близькою до номінальної цифри 13,8 В постійного струму. Продовжити читання →.
Живлення вашого радіо та обладнання на 12 В
Наступне, на що слід звернути увагу, це струм, необхідний вашому трансиверу при передачі. Для типового ВЧ-радіостанції потужністю 100 Вт може знадобитися 23A при зниженні клавіші. Для УКВ-радіостанції потужністю 50 Вт може знадобитися дещо менше, можливо, 8 А або близько того.
У вашому посібнику трансивера буде сторінка технічних характеристик, тому ви повинні ознайомитися з ними, оскільки це дозволить зробити обґрунтований вибір при виборі джерела живлення.
West Mountain Radio продає джерело живлення Powerwerx SS-30DV, яке забезпечує постійне живлення до 13,8 В постійного струму до 25 А (напруга 30 А). Він оснащений виходами Anderson Powerpole ®.
Після вибору відповідного джерела живлення наступним завданням є розглянути спосіб підключення радіостанції.
Багато радіостанцій постачаються із шнуром живлення постійного струму. Зазвичай це кілька футів 12 AWG чорно-червоного кабелю, часто з вбудованими запобіжниками. Червоний означає позитив, а чорний - негативний. Це відоме як полярність. Пам'ятайте про це, інакше ви пошкодите свою радіостанцію, якщо підключити її назад!
Цей кабель є досить безпечним для підключення безпосередньо до вашого джерела живлення, але незабаром ви переконаєтесь, що це незручно, коли ви додаєте до свого обладнання для хатньої хатини. Зі збільшенням кількості власників пристроїв може бути важко безпечно підключити їх до одного і того ж джерела живлення, особливо якщо потрібна пайка.

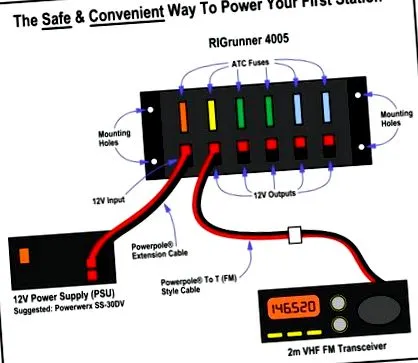

Є кращий спосіб. Використовуйте розподільну панель постійного струму, таку як RIGrunner, яка дозволяє живити більше одного пристрою від загального джерела живлення та забезпечує легке підключення за допомогою роз'єму Anderson Powerpole ® та окремого запобіжника для кожного пристрою.
