10 способів знищити Arduino; Міцні схеми

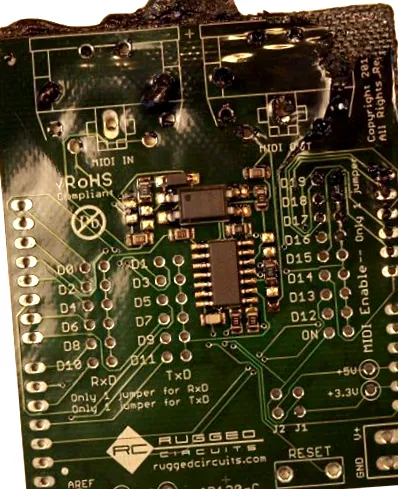

Використовуйте кувалду, вистріліть у неї кулю, киньте в басейн. це не те, про що ми говоримо. Ми покажемо вам, як електрично знищити ваш Arduino, хоча багато хто з вас, здається, вже знають, як це зробити через невдалий досвід. Ви знаєте, що ми маємо на увазі. цей кумедний запах, припік на компоненті або жахливе повідомлення про помилку "програміст не синхронізований" - все це свідчить про те, що ви щойно вивчили урок важким способом.
Чому ми це робимо? Якщо у вас є Arduino, добре знати, що є, а що з ним робити не можна. Ми також хочемо, щоб ви розглянули можливість придбання нашого Ruggeduino, який переживе всі катування, описані нижче.
Налаштуйте штифт вводу-виводу як вихідний, а потім встановіть його високо. Закріпіть штифт на землі. Тепер ви створили умову перевантаження по виводу вводу-виводу, і вона буде знищена.
Ось шлях поточного потоку (схему наведено для Arduino Uno, яку можна знайти тут):
Таблиця даних мікроконтролера визначає абсолютний максимальний струм на штифт 40 мА. При типовому внутрішньому опорі лише 25 Ом на штифт, мертве замикання на землю може пропускати до 200 мА струму, більш ніж достатньо для руйнування штифта мікроконтролера.
ВИПРАВЛЕННЯ
Ruggeduino захищає від цього руйнування, встановлюючи запобіжник на 30 мА (PTC) послідовно з кожним виводом вводу-виводу. Мало того, що струм безпечно обмежений до 30 мА за будь-яких умов (докладніше про це нижче), але вбудований опір запобіжника 220 Ом, природно, обмежує струм до 5 В/220 = 23 мА відразу.
Налаштуйте два штифти вводу-виводу для виведення, потім встановіть один високий, а другий низький. Тепер з'єднайте шпильки між собою. Тепер ви створили надтоковий стан на обох штифтах вводу-виводу, і вони будуть знищені.
Шлях потоку струму подібний до методу №1 вище, за винятком того, що зворотний шлях землі проходить через мікроконтролер.
ВИПРАВЛЕННЯ
Так само, як і для методу №1, Ruggeduino захищає від цього руйнування, встановлюючи 30мА перезахисний запобіжник (PTC) послідовно з кожним виводом вводу-виводу.
Подайте напругу, що перевищує 5,5 В, до будь-якого виводу вводу-виводу. Штифт вводу/виводу знищений.
Цей метод руйнування вперед зміщує вбудований в мікроконтролер діод захисту від електростатичних розрядів. Ось модель кожного виводу вводу-виводу мікроконтролера з таблиці даних Atmel ATmega328P:
Як тільки напруга на штифті вводу-виводу перевищує напругу живлення (5 В) приблизно на 0,5 В, верхній діод починає проводити струм. Це нормально для переадресації короткочасних подій перенапруги, таких як ESD (електростатичний розряд), але цей діод не повинен постійно бути включеним. Він просто згорить і перестане захищати штифт.
Ця діаграма показує потік струму, коли на штифт вводу-виводу подається перенапруга.
